2012年05月09日 | Adobe Creative Suite 6 (3) - InDesignCS6の留意事項

Adobe Creative Suite 6 (1) - 発表
Adobe Creative Suite 6 (2) - 線にグラデーションを適応
Adobe Creative Suite 6 (3) - InDesignCS6の留意事項
Adobe Creative Suite 6 (4) - 評価結果報告
Adobe Creative Suite 6 (5) - サポート開始
Adobe Creative Suite 6 (6) - まとめ


nesting.pngInDesignCS6において、特定のオペレーションにおいて不具合が見つかりました。RIP以前のPDF書き出し時の問題です。
今回の問題は、InDesignドキュメントをInDesignに貼り、縦横比が異なる変倍で配置、というかなり限定的な問題です。
騒ぐほどの問題ではないと思います…

■概要
この問題はInDesignのドキュメント(.indd)をInDesignに貼り込む場合にのみ発生する問題です。
InDesignCS3以降で採用された効果がPDFに書き出すと消えてたり、出力が不正になります。
似た問題が過去にありましたが、今回の再現条件はより限定的です。

■再現条件
以下の4つの条件が揃った場合にこの問題は発生します。
 1) InDesignCS6のみで発生
 2) InDesignのネイティブ(.indd)をInDesignに貼る
 3) 貼った.inddの変倍を縦と横で異なる値を設定
 4) PDF/X-4など透明が活きたPDF書き出しで発生

■回避策
回避策としては、上記の再現条件を避ける方法が考えられます。
どれか1つでも対策すれば、この問題は発生しません。
 1) InDesignCS6以外を用いる …ぉぃぉぃ
 2) ネイティブではなく、PDF/X-4などに書き出して配置
 3) 貼った.inddの変倍を縦と横で同じにする …デザイン変わる
 4) PDF/X-1aなどあらかじめ透明の分割統合を行う …ぉぃぉぃ

従って、上記2)の回避策が最も適していると思われます。

■まとめ
今回の不具合は、InDesignのドキュメントをInDesignに配置するという編集を行った場合にのみ発生するものです。
この再現データは、「InDesignCS3エッセンシャルガイド」のCS3でサポートされた「効果」という機能紹介のために、この様な編集になったものと思われます。
EQUIOS / Trueflowでは、データ制作上で十分に注意すれば避けられる問題として、これが原因でサポート延期などの措置はとりません。
Adobeはこの問題に関して、同一バージョン内での修正に向けて最大限の努力を行う、とコメントしています。
(PDFのコアの部分の修正は影響範囲が広く技術的ハードルが高いですが、期待して待ちましょう)

[第15版] [InDesign] [情報更新] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2012年05月02日 | Adobe Creative Suite 6 (2) - 線にグラデーションを適応

Adobe Creative Suite 6 (1) - 発表
Adobe Creative Suite 6 (2) - 線にグラデーションを適応
Adobe Creative Suite 6 (3) - InDesignCS6の留意事項
Adobe Creative Suite 6 (4) - 評価結果報告
Adobe Creative Suite 6 (5) - サポート開始
Adobe Creative Suite 6 (6) - まとめ


2012年5月2日時点で、IllustratorCS6の「線にグラデーションを適応」の機能に関しては現在評価中です。
評価が完了致しましたら、このサイトで結果をご報告いたします。

IllustratorCS6の「線にグラデーションを適応」の機能を用いる場合は、「Adobe Creative Suite 6 (4) - 評価結果報告」記載されている推奨運用に基づいて処理を行って下さい。

stroke_shading.png■線にグラデーションの概要
「線にグラデーション」の機能は、CS6シリーズの中でも最も出力に影響すると考えられるものの1つです。
InDesignでは少なくとも(CSじゃない、暴れん坊の方の)2.0.2(それ以前は…)でも「線にグラデーションを適応」相当のことはできていましたが、Illustratorとしては始めて線にグラデーションが設定できる様になり、IllustratorCS6では線に対する3種類のグラデーションを設定する事ができます。

■PDF上での記述
これらのグラデーションがPDFに出力された場合、どの様な図形として記述されているのでしょうか?
Illustrator上では広範囲のデザインを「線」で表現することが可能ですが、ここでは以下の条件に合致しているものを例とします。
・破線ではない(基本、無関係だけど図が難しい)
・グラデーションの種類が「線形」であること
・線のプロファイルが「均等」である(でないとfillになる)
  例)プロファイルが「均等」でない場合
shading1.png<線にグラデーションを適応>
この場合は、線はstrokeとして記述され、strokeに対してグラデーションが設定されます。(stroke処理のまま)

shading2.png<パスに沿ってグラデーションを適応>
パスに沿ってグラデーションが設定された場合、パスの形状に応じたグラデーション表現が必要になるために、線はアウトラインに図形化され、グラデーションメッシュとして塗られます。(fillになる)

shading3.png<パスに交差してグラデーションを適応>
これも「パスに沿ってグラデーションを適応」と同じ様にアウトライン化され、グラデーションメッシュで塗られます。(fillになる)

sa_diff.png■留意事項1 - 線幅保障(SA)の影響(SA=Stroke Adjustment)
上記の様に「均等」など一定条件を満たした「線にグラデーションを適応」で設定された線は、PDFのデータ上でもstrokeで記述されるために、他のアウトライン化される線とは厳密な部分での処理が異なります。
例えば、細い線の線幅を揃える為のSAは、あくまでもstrokeにのみ有効なので、他の2種の線には効きません。
右図は、その違いが目立つ様に、データ上の線幅は全て同じ0.04ptで、グラデーションは変化が分からない99%-100%に設定したPDFから、2400dpiで出力したDotTIFFをPhotoshopで100%表示した場合(つまり、ものすごい拡大&刷れないほどの細い線)のスクリーンショットです。

■ご参考 - SAについて(右図は概念で、実際の演算はもっと複雑です)
sa_diff.pngSAとは、文字で言うところのHINT情報と同じ様に、低い解像度でも可能な限り品質よく出力するための記述で、データ上では各々のstrokeごとに設定されます。Illustratorでは基本的に全てのstrokeにSAが設定されています。
以前の記事でも線幅保障について少し解説しましたが、この線幅保障はインクジェット印刷機やPODデバイス、カンプ用プリンタなど、オフセット印刷よりも解像度が低い場合に、特に理解しておくと役にたちます。
例えば、低い解像度のプリンタで上記の様な線幅の不揃いがあった場合でも、その原因が分かりデータ上の線幅を確認するなどの対策が容易になります。
もう一つ、SAの挙動で重要なことは、ページ上に厳密には同一スプレッド上に1つでも透明オブジェクトがある場合は、そのページ上の全てのstrokeに対するSAは無効になり線幅の調整は行われません。え~!
これは、SAの効いたstrokeは、効いていないものと比べると細くなるので、例えばドロップシャドウなどの透明の影響により、図形化され太くなるstrokeと、ギリギリ透明の影響を受けないstrokeとの本来は同じ線幅のはずの線幅の違いが、領域の境界で段差の様に見えることから、オフセット印刷でも目立つ場合があります。全てSAをOffで演算する事で、この段差を防ぐことができるので、この様な仕様になっています。
極端に線幅が細い/解像度が低い場合に、SAは特に効果を発揮しますが、印刷特性の問題もあるので、細すぎる線の使用には注意が必要です。
当社のインクジェット印刷機にEQUIOSから出力する場合、これらのstrokeの処理については、この制限の影響を最小限にする為の処理が入っています。

[第15版] [Illustrator] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2012年04月23日 | Adobe Creative Suite 6 (1) - 発表


Adobe Creative Suite 6 (1) - 発表
Adobe Creative Suite 6 (2) - 線にグラデーションを適応
Adobe Creative Suite 6 (3) - InDesignCS6の留意事項
Adobe Creative Suite 6 (4) - 評価結果報告
Adobe Creative Suite 6 (5) - サポート開始
Adobe Creative Suite 6 (6) - まとめ


Adobe Creative Suite 6:2012年5月11日(金)発売 プレスリリースPDF/618KByte

CS6_DWP_boxshot.png新機能や特徴などは、Adobeのサイト情報をご参照下さい。
ここでは、出力に関係する情報と、当社の対応の予定をお伝えします。
特に、Adobe CS6に含まれるIllustrator CS6では出力に関係する新機能が追加されています。
当社ではアドビシステムズの協力のもと、早期にプレリリース版、正式製品版(GM版)を入手し、調査、検証を行っています。
本日より、順次出力に必要な技術情報をお知らせしていきます。


■EQUIOS / Trueflow出力の手引き(PDF版)でのサポート
今回のAdobe CS6でのリリースに際し、Trueflowの製品紹介ページで公開されている、PDF版の「EQUIOS / Trueflow出力の手引き 第15版」および、出力に必要な設定ファイルが入っている「Trueflow印刷ユーティリティ2.6」の更新の予定はありません。
以下のIllustrator CS6によるPDF/X-4:2010対応の設定ファイルに関する解説を追加するだけで、基本的に同じ手順、同じ留意事項、同じ設定で、EQUIOSやTrueflowでの出力対応ができる様になる予定です。



CS6_AI_boxshot.pngAdobe Illustrator CS6 - PDF/X-4:2010のサポート
InDesign CS5.5で先行していたPDF/X-4:2010(PDF1.6ベース)が、Illustrator CS6でもサポートされました。
この変更により、InDesign CS6 / Illustrator CS6共に「Trueflow PDFX4 1.4J.joboptions」をお使い頂く事になります。

出力的にはドキッとするパッケージデザインです…


次回、「線にグラデーションを適応」出力への影響は?を予定しています。

[第15版] [Illustrator] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年11月22日 | 【誤記修正】EQUIOS / Trueflow出力の手引き 第15版

EQUIOS / Trueflow出力の手引き 第15版において、誤記が見つかりました。
公開(11/10)から翌日(11/11)の朝10:30頃まで、6ページの中の一行が抜けておりました。
公開日から翌日の朝10:30までにダウンロードされた方は、申し訳ありませんが、再度ダウンロートして頂きます様お願いいたします。
ご報告が遅くなり、申し訳ありませんでした。

■誤

■正

[第15版] [誤記修正] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年11月10日 | EQUIOS / Trueflow出力の手引き 第15版 公開

EQUIOS_300.jpg新しいワークフローRIP「EQUIOS」にも対応した「EQUIOS / Trueflow出力の手引き 第15版」を公開しました。

このドキュメントで、Trueflowに加えてEQUIOSも同じ基準、同じ手順でサポートしていきますので、Trueflow向けに制作されたデータはEQUIOSにも同様にご利用頂けます。

今回から、PostScript関連、AdobeCS(1)/CS2、QuarkXPress6.5の記述を省略しましたが、サポートしないという意味ではありません。
これらのサポート情報は以前より変更がなく、並行して公開している1つ前の「Trueflow出力の手引き 第14版」を参照してください。この情報は、EQUIOSに出力する際にも使えます。

もちろん、新しいDTPアプリケーションには、PDF運用、ネイティブ貼り込みが推奨です。今回の省略によって、その様な新しい運用に向けた記事をさらに充実させていきます。
■公開情報
「EQUIOS / Trueflow出力の手引き 第15版」および従来サポートのための「Trueflow出力の手引き 第14版」
 Trueflow SE製品情報ページよりダウンロードして下さい。
「Trueflow印刷ユーティリティ2.6」
 先日公開した設定ファイルが入っている「Trueflow印刷ユーティリティ2.6」は、変更がありません。
サポートバージョン
 EQUIOS Ver1.04以降 / Trueflow SE Ver5.01 TF182 , Ver6.01 TF152, Ver7.20 TF220以降

link.png■主な追記・変更項目
・新しいワークフローRIP「EQUIOS」の記載追加
・新たな章「RIP内部処理の影響」を追加。EQUIOSで特に重要な解説
Adobe Creative Suite 5.5サポート情報
QuarkXPress 9サポート情報
・Adobe CS3以降を対象にする。Adobe CSとCS2の記載は省略
・QuarkXPress 8以降を対象にする。QuarkXPress 6.5の記載は省略
・記載をPDF/X運用のみにする。PostScript運用の内容は省略
・技術解説ページも見直しを行い、より分かりやすく。

■「出力の手引きWeb」とのリンク機能拡充
「EQUIOS / Trueflow出力の手引き 第15版」は、Acrobatなどデジタルで見ると便利です。
従来と同様、この第15版でも、本文と関連する情報がこの出力の手引きWebにある場合、web-s2.pngと書かれており、そこから該当するページへリンクしています。出力の手引きWebの案内やアナウンス以外の全ての技術情報ページへのリンクがあります。
付録として「出力の手引き Web<目次>」がこのPDFの巻末についており、出力のWebの記事と関連するページの両方にリンクが設定されています。(下図は付録の一部)
PDF上のリンク部分をクリックするとセキュリティ警告のダイアログが出る場合がありますが、Acrobatの場合は「このサイトに対するアクションを保存する」にチェックを入れてから「許可」をクリックする事で、以降www.screen.co.jpに対するリンクには警告は出なくなります。
このWebサイトへのリンクの許可に関する詳細な設定は、Acrobatの環境設定の「信頼性管理マネージャ」を用いて行う事ができます。既にブロックされており、表示できない場合もここの設定をチェックして下さい。

■制作環境の変更
udfont.pngこのTrueflow出力の手引き 第15版はInDesign CS5.5を用いて制作しました。
書体として、新しくリリースされた「ヒラギノUD角ゴF」シリーズを採用しました。
以下は14版との比較です。
さらに15版では「文字組みアキ量設定」で和欧間25%(12.5%~50%)から12.5%(0%~50%)に変更しています。

■更新情報も知りたい方へ
以前より、Trueflow出力の手引き 第14版をお読みの方で、この第15版で更新されたポイントを知りたい方のために、更新情報確認版を公開します。
EQUIOS / Trueflow出力の手引き 第15版 更新情報 確認版(PDF/25.6MB)
<ご注意>
・前回の抜粋版と異なり、全ページが含まれています。
・第15版で追記した部分が赤字になっています。消去した部分を確認する事はできません。
・意味に影響のない変更部分は、赤字になっていない場合があります。
・P1, P51~P59は、全て新しいので赤字にはしていません。

[第15版] [お知らせ] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年10月21日 | InDesign CS5.5サポート情報(5) - 不具合修正されました!

本日、InDesign CS5.5のパッチである7.5.2がリリースされました。
このパッチで例の問題が修正されています。
リリースノート(英語)(日本語)
リリースノートの「解決された問題 」「プリント / PDF」にある「PDF に書き出すと、ページ罫線の近くに挿入したテキストフレームが正しく配置されない場合がある。」がこの問題に該当します。「ページ罫線」ってなんだ?

修正前のTechNoteはこれですが、InDesign CS5.5 7.5.2以降ではこの問題は発生しません。
修正されたことをココにも書けばいいのに…
[Adobe] TechNote: 裁ち落とし線に接するテキストフレームが書き出したPDFでページ内に移動する(InDesign CS5.5)

この問題について、次のバージョンではなくInDesign CS5.5でキチンと修正されたことは、姿勢の問題として高く評価できると思います。
アドビシステムズの方々の粘り強いご協力にも感謝いたします。


[第14版] [InDesign] [お知らせ] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年06月23日 | InDesign CS5.5サポート情報(4) - 出力サポート開始

<2011年10月22日追記>
InDesign CS5.5 7.5.2 (Mac版)(Win版)において、この問題は根本修正されました。
2011年10月21日 | InDesign CS5.5サポート情報(5) - 不具合修正されました!」を参照してください。
サポートに関する詳細は以下の記事を参照してください。


以前お知らせした「InDesign CS5.5に重要な不具合」については、Adobeと連携し対応状況の確認などを行ってきました。Adobeでの回避策についての技術的な裏付けの確認が完了し、つい先ほど従来のTechNoteに、より詳細な情報が追記・更新されました
Trueflowではこの回避策をもってInDesign CS5.5からの出力サポートを開始致します。
Trueflow SE Ver5.01 TF175 、Ver6.01 TF135、Ver7.10 TF110 以降が必要です。

[Adobe] TechNote: 裁ち落とし線に接するテキストフレームが書き出したPDFでページ内に移動する(InDesign CS5.5)

InDesign CS5.5のサポートについては、このTechNoteに基づいた回避策を実施して頂く事を前提とします。
回避策を実施しても、手順には大きな変更が無いので、既に公開している「Trueflow出力の手引き 第14版」の改訂はありません。ここでは、その他のInDesign CS5.5の出力サポートに必要な情報をお伝え致します。

joboptions.png■Trueflow印刷ユーティリティ2.6の公開
InDesign CS5.5でPDF/X-4:2010を出力するために必要なjoboptionsを追加したTrueflow印刷ユーティリティ2.6を、Trueflow SE製品情報ページよりダウンロードして下さい。
以前のTrueflow印刷ユーティリティ2.5との差違は、InDesign CS5.5に対応した「Trueflow PDFX4 1.4J.joboptions」の追加のみです。
それ以外に、フォルダ名を適切に変更しています。

■PDF/X-4の書き出しオプションの使い分けについて
InDesign CS5.5ではPDF書き出し設定の「標準」のPDF/X-4の設定として、PDF/X-4:2008からPDF/X-4:2010に変更されています。
上記「Trueflow印刷ユーティリティ2.6」には、従来から含まれているPDF書き出しプリセットファイルでCS5.1以前に対応している
 Trueflow PDFX4 1.3J.joboptions
はCS5.5には対応しておらず、新たにCS5.5に対応した
 Trueflow PDFX4 1.4J.joboptions
の両方が含まれています。こちらはCS5.1以前では対応できません。
GUI上では、どちらも選択できてしまうので、注意して下さい。

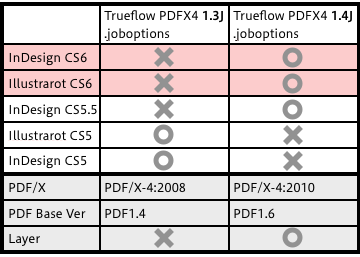

table.pngつまり、右表のように「Adobe Creative Suite 5.5」パッケージに含まれるInDesign CS5.5とIllustrator CS5.1では、PDF/X-4を作成するための設定ファイルを使い分ける必要があります。

■レイヤーのサポート
InDesign CS5.5からPDF/X-4を出力する事で、レイヤーを活かして、1つのPDFで複数の言語切り替えや、店名差し替えができる「バージョニング運用」が容易になります。これはInDesign CS5.5のみのメリットです。
詳細は「Trueflow出力の手引き 第14版」P91 「バージョニング運用」を参照してください。



InDesign_CS55_boxshot_3in.png■TechNoteの技術的裏付けについて
今回更新された回避策は、Adobeによってソースコードレベルでの技術的裏付けの確認と、検証が行われました。その結果、TechNoteでは以下の様なロジックで発生していたと説明しています。
マスターページのテキストフレームが裁ち落とし線に交わるとき、PDFへ書き出す際に座標の再計算を行います。フレーム内マージンにより座標がシフトしないように修正が必要ですが修正前の座標が利用されていました。
ソースコードレベルでの発生条件の特定は、実際の修正と同等の技術と手間が必要になるのが一般的です。この解析結果もプログラムの間違いを特定できた様にうかがえます。

■留意事項
この問題は、InDesign CS5.5からPDFを書き出すときに位置がずれてしまう問題です。印刷会社に書き出した後のPDFが入稿されて、PDF上のそれらしい位置に文字がある場合に、それがデザインの意図通りなのか、この問題によってその位置に移動したものか、PDFを見ただけでは分かりません。
・制作側では、PDFが意図通りであるか目視で確認して下さい。
・印刷側では、カンプを見て意図通りであるか確認して下さい。


それ以外にも以下の点に留意が必要です。
・InDesign CS5.5のみで発生します。
・PDF/X-4だけでなく、PDF/X-1aでも発生します。
・トンボの有無に関わらず発生します。

また、解決方法のA.として紹介されている…
A. [ドキュメントの裁ち落とし設定を使用]を解除し、[裁ち落とし]の全てを0mmに設定します。
…は、デザインデータを変更せず、PDF書き出し設定だけで回避できる唯一の方法ですが、この「解除」と「0mmに設定」の両方を満たす必要があり、裁ち落としが0mmでも構わない場合にのみ使えます。
回避策を模索されていた方の中には、[ドキュメントの裁ち落とし設定を使用]のチェックを外すだけで回避できる、と解析された方もおられる様ですが、Adobeの解析では外した場合でも問題が発生するケースがあるので、やはり両方を満たす必要があります。
オススメ回避策は「C. テキストフレームを裁ち落とし線から離します。 」です。

■更新分だけが必要な方へ
既に以前のPDF/X-4書き出し設定ファイル「Trueflow PDFX4 1.3J.joboptions」はインストール済みで、今回の差分ファイル「Trueflow PDFX4 1.4J.joboptions」のみが必要な方は以下よりダウンロードして下さい。Mac/Win共通です。
Trueflow PDFX4 1.4J.joboptions(zip/4KB)

根本的な修正はいつかなぁ…

[第14版] [InDesign] [お知らせ] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年06月17日 | InDesign CS5.5サポート情報(3) - InDesign CS5.5 - 7.5.1リリース

<2011年10月22日追記>
InDesign CS5.5 7.5.2 (Mac版)(Win版)において、この問題は根本修正されました。
2011年10月21日 | InDesign CS5.5サポート情報(5) - 不具合修正されました!」を参照してください。
サポートに関する詳細は
2011年06月23日|InDesign CS5.5サポート情報(4) - 出力サポート開始」を参照してください。

<2011年6月23日追記>
この問題の回避策が公開されたので、InDesign CS5.5からの出力のサポートをはじめました。
詳細は記事「
2011年06月23日|InDesign CS5.5サポート情報(4) - 出力サポート開始」を参照してください。

本日、InDesign CS5.5の最初のパッチ7.5.1がリリースされましたが、この問題は修正されていません。
リリースノート(英語)(日本語)

[Adobe] TechNote: 裁ち落とし線に接するテキストフレームが書き出したPDFでページ内に移動する(InDesign CS5.5)

「PDFの書き出しの領域における重要な修正」とはまた思わせぶりな言い回しを…


[第14版] [InDesign] [お知らせ] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年06月07日 | InDesign CS5.5サポート情報(2) - PDF/X-4のプリフライト

先日の「InDesign CS5.5サポート情報」の公開以降、掲載した情報についてAdobeと連携し対応状況の確認を行っています。
まず、先日の記事の最後に書いてある、InDesign CS5.5で出力したPDF/X-4は、Acrobat 9のプリフライト「PDF/X-4への準拠を確認」でエラーになるという問題については、Adobeの公式見解が確認できましたのでご紹介します。

「PDF/X-4:2010のプリフライトが可能なのはAcrobat Xだけ」本当は「Acrobat X以降」ですよねきっと。

と言うことだそうです。
近くAdobeからもこの件に関するTechNoteが公開される予定…のハズ

Acrobat 9でも、「レイヤーの付いたPDF1.6」をPDF/X-4にFixupする事ができ、そのFixupされたPDF/X-4のプリフライトは、Acrobat 9でも問題なくOKと判断されていました。
InDesign CS5.5で出力した「レイヤーの付いたPDF1.6」のPDF/X-4が、Acrobat 9でプリフライトがNGなのは、原理的に考えるとInDesign CS5.5に従来とは異なる何らかの変更があると考えられます。
バージョンごとにプリフライトの結果が異なるのは困りますよね。

[2011/06/09更新]
Adobeからこの件に関するTechNote「PDF/X-4:2010とAcrobat Proのプリフライトについて(InDesign CS5.5)」が公開されました。

[第14版] [InDesign] [お知らせ] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2011年05月20日 | InDesign CS5.5サポート情報

<2011年10月22日追記>
InDesign CS5.5 7.5.2 (Mac版)(Win版)において、この問題は根本修正されました。
2011年10月21日 | InDesign CS5.5サポート情報(5) - 不具合修正されました!」を参照してください。
サポートに関する詳細は
2011年06月23日|InDesign CS5.5サポート情報(4) - 出力サポート開始」を参照してください。

<2011年6月23日追記>
この問題の回避策が公開されたので、InDesign CS5.5からの出力のサポートをはじめました。
詳細は記事「
2011年06月23日|InDesign CS5.5サポート情報(4) - 出力サポート開始」を参照してください。

InDesign_CS55_boxshot_3in.pngInDesign CS5.5に重要な不具合が発見されたため、問題の解決/回避が明確になるまで、InDesign CS5.5からTrueflowへの出力サポートの開始を延期致します。
続報ありましたら追ってこのサイトでご案内致します。

本日、2011年5月20日(金)、Adobe Creative Suite 5.5が発売されました。Adobe CS5.5に含まれるIllustrator CS5には出力に関係する変更はありませんが、InDesign CS5.5には、出力に関係する変更がありますので、そのサポートについてお伝えします。

■お知らせ
以下の「■重要な留意事項」の問題ついて、印刷事故の原因になる可能性が高いと考えられることから、この問題の根本的な修正か、あるいは技術的裏付けに基づく有効な回避策が明確になるまで、Trueflowでのサポート開始を延期致します。
当社はAdobeと協力して問題解決向けた対策を進めており、再現条件や回避策の一層の精度向上を図ると共に、根本修正についても要請しており協調して検証を進めていきます。
この件に関して、Adobeからも
TechNoteが公開されています。
しかし、今のところ技術的に完全にはクリアになっておらず、以下の情報は確認中の暫定的なもので、今後変更される可能性があります。


[Adobe] TechNote: 裁ち落とし線に接するテキストフレームが書き出したPDFでページ内に移動する(InDesign CS5.5)

以前の記事で説明した、PDF/X-4書き出し設定の変更については、以下のAdobe TechNoteもご参照下さい。

[Adobe] TechNote: PDF/X-4:2010について(InDesign CS5.5)

■重要な留意事項 InDesign CS5.5 7.5.2 (Mac版)(Win版)において、この問題は根本修正されています)
InDesign CS5.5において、InDesign上のマスターページ上では仕上がりサイズ、塗り足しサイズの外に書かれた文字が、PDF書き出しすると仕上がりサイズの中に現れるという問題が見つかりました。
これは、PDFをAcrobatで表示した時点で確認されるので、Trueflowの問題ではありませんが、この様な場所に(読まれたくない?)メモを書かれることがあり、それが仕上がりの中に現れるので印刷事故の原因になります。
想定される再現条件>
・当社でのテストではInDesign CS5でこの問題は発生していません。
・PDF/X-4だけでなく、PDF/X-1aへのなどでも再現します。
・塗り足しがある場合に再現し、トンボの有無には無関係の様です。
・条件を満たした場合の再現性は100%ではありませんが、稀といえるほど少なくない模様です。
 内部的に再現していても、移動が遠すぎて見えないだけかも…
problem_id_ac.png<今回再現できているデータについて>
トラブルの再現には不要な設定も含まれていると思われますが、再現テストの手順として参考にして下さい。

・4ページの見開きドキュメント(左綴じ)を作成します。
・マスターページの左右両方にテキストボックスを配置します。
・テキストボックスを作成し、テキストフレーム設定のフレーム内マージンの「下」に3mmを設定します。他は0mmです。
・テキストボックスにテキストを記入します。インデント15mmで、左側は左揃えの左インデントで、右側は右揃えの右インデントです。
・さらに [テキストの編集]の[配置]を左ページは「下/左」に設定
・このテキストボックスを赤線で表示されている塗り足しエリアの上部の端に吸着して配置。
・PDF書き出しプリセットは標準でインストールされている[PDF/X-4:2008(日本)]あるいは、当社のプリセットでも構いません。
・ [トンボと裁ち落とし]タブの[裁ち落としと印刷可能領域]の[裁ち落とし]の全てを3mmに設定して下さい。当社のプリセットではデフォルトで3mmに設定されています。
・出力されたPDFの全ページを検査してください。


以前の記事で「多くの運用実績のあるPDF/X-4:2008がCS5.5で使えなくなるのは残念です。」と書きました。多くの運用実績を重視し、PDF/X-4:2008の書き出しをそのままの状態で残しておけば、これは大きな問題ではなかったはずです。
電子書籍も重要かも知れませんが、この様な基本的な変更を印刷向けに加えるのであれば、その部分のQAはもっと慎重にすべきです。

■PDF/X-4の書き出しオプションの変更について
InDesign CS5.5ではPDF/X-4の書き出しの「標準」のPDF/X-4の設定を、PDF/X-4:2008(PDF1.4ベース)からPDF/X-4:2010(PDF1.6ベース)に変更しています。この変更により、従来のPDF書き出しプリセットファイル「Trueflow PDFX4 1.3J.joboptions」はAdobeによれば、勝手に解釈を変えるので、使おうと思えば使えるらしいけど、どう変わるかユーザーは気づかないので、厳密には対応できなくなります。
今回より、新たにCS5.5に対応した「Trueflow PDFX4 1.4J.joboptions」を作成しています。こちらはCS5以前では対応できません。このjoboptionsが含まれた、新しいTrueflow印刷ユーティリティ2.6は、上記の問題がクリアになりサポート開始するときに公開致します。
つまり「Adobe Creative Suite 5.5」パッケージに含まれるInDesign CS5.5とIllustrator CS5では、PDF/X-4を作成するための設定ファイルを使い分ける必要があります。
ISO 15930-7であるPDF/X-4は、規格の最初からPDF1.6以下がベースバージョンで、透明だけでなく、レイヤーを活かせる事ができるの事も当初からの特徴とされていました。

■AcrobatによるPDF/X-4のプリフライトについて
InDesign CS5.5で出力したPDF/X-4は、Acrobat 9のプリフライト「PDF/X-4への準拠を確認」でエラーになります。
Acrobat X(10)とAcrobat 8では同じプリフライトでもOKとなります。
また、TrueflowのPolishedInputでのプリフライトでもNGで、レイヤーの記述に何らかの違いがある様ですが、処理を行う上での問題は見つかっていません。

[第14版] [InDesign] [お知らせ] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

前へ2 3 4 5 6 7 8 9 10 11次へ

出力の手引きWebのフィードを購読する
このページの先頭に戻る
