2010年12月20日 | PAGE 2011展デジタルワークフロー・ソリューションZONEに出演します

logo.pngPage 2011展のセミナーに参加します。
他のデジタルワークフロー・ソリューションZONEのセミナーは、有意義なものばかりです。
スケジュールを参照の上、受講されてはいかがでしょうか。できるなら全部受講したいです。
下記は現時点での予定ですので、最新情報はリンク先のWebサイトをご参照下さい。

Page 2011デジタルワークフロー・ソリューションZONEセミナー
主催:JAGAT
協力:アドビ システムズ 株式会社
日時:2011年2月2日(水)~4日(金) スケジュール
場所:サンシャインシティコンベンションセンターTOKYO 現地までの地図
   展示ホールD(文化会館2F) フロア案内
   デジタルワークフロー・ソリューションZONE 展示ホールD地図 (PDF/152KB)
タイトル:制作者の為の出力できるPDF(2月4日15:20~16:15)

Page 2011はWebで事前登録することで入場料1000円が無料になります。
内容は基本的にDTP Booster 009の「決定版!PDF出力の手引き - データ制作からのアプローチ -」の短縮版です。
復讐 復習目的の受講も歓迎します

セミナー受講していただいた方に、印刷製本した「Trueflow出力の手引き 第14版 抜粋版」をお配り致します。
万一、立ち見の方が出るような場合、部数の関係で全員にお配りできないかも知れません。
お席に空きのある内に早めにお越し下さい。(それくらい集まって頂けるといいのですが…)

[お知らせ] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年12月16日 | Acrobat Xの印刷関連はどこに行った?

UIが大きく変わったAcrobat Xですが、印刷に関係する機能も従来と同じ所にはありません。
しかし、印刷関係の機能がなくなった訳ではありません。(Acrobat 9で発生していたこの問題は、Acrobat Xで修正されています)
UIの変更に伴って、ほとんどの機能がMacのメニューバーから、ウインドウの上部にあるツールバーに移動しています。

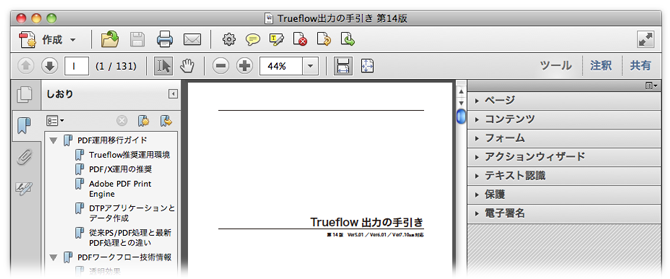

標準のツールバーの右下の「ツール」をクリックするとこんな表示になります。ツールバーの中の「ツール」…
デフォルトでは、ここにも「印刷工程」は表示されていません。

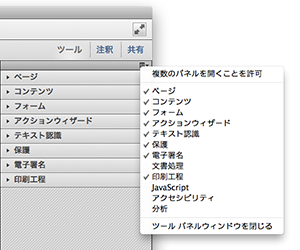

右図のプルダウンメニューから「印刷工程」にチェックを入れるとようやく「印刷工程」が表示されます。


しかし、これでは肝心のドキュメントの表示エリアが狭すぎます。
この例では、しおりを入れると、表示エリアはウインドウの半分以下です。
そこで、以下の手順では、右側の「ツール」領域を使わずに、上部のツールバーをカスタマイズすることで「印刷工程」を選択できるようにします。
・まず、選択領域でズームするツールがありませんので、これを追加します。
・プルダウンメニューの「表示」→「表示切り替え」→「ツールバー項目」→「選択とズーム」→「マーキーズーム」を選択
・この要領で他の必要なツールを追加しますが、この方法では印刷関連の機能は追加できません。

■印刷関連機能の追加
・プルダウンメニューの「表示」→「表示切り替え」→「ツールバー項目」→「クイックツール」を選択します。

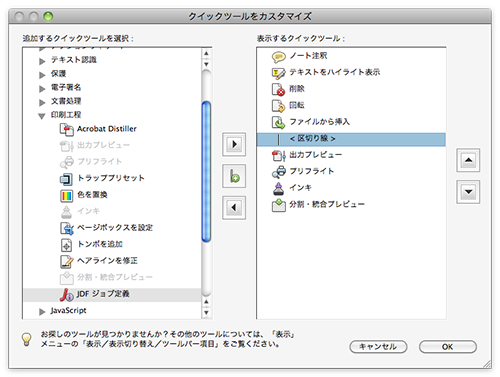

・「クイックツールをカスタマイズ」というウインドウが表示されますので、必要な機能を右側に移動します。
・ここで、「ツール」→「印刷工程」を開きます。やっと出てきた、印刷工程
・例として「出力プレビュー」「プリフライト」「インキ」「分割・統合プレビュー」を追加した状態です。
・適宜区切り線も挿入します。
・「OK」をクリックすると、ツールバーに選択された項目のアイコンが現れます。
慣れないアイコンさえ覚えれば、その先は見覚えのある代わり映えのないツールが現れます。

ちなみにTouchUp関係では「クイックツールをカスタマイズ」の中の「ツール」→「コンテンツ」の中で
「TouchUpオブジェクトツール」→「オブジェクトを編集」
「TouchUpテキストツール」→「文章テキストを編集」
に改名されています。編集しちゃダメだけど

■ページナビゲーションの追加
Trueflow出力の手引きのPDF版などを表示する場合はページナビゲーションを用いると便利です。
例えば目次からあるページに移動した後に、また目次に戻る様な場合「前の画面」という指定が使えます。
「表示」→「表示切り替え」→「ツールバー項目」→「ページナビゲーション」→「前の画面」と「次の画面」を選択

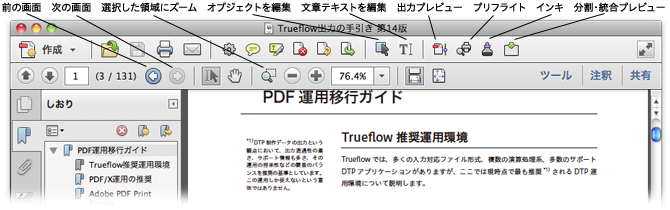

以上のツールを選択するとツールバーは以下の様になります。



印刷工程を隠したがってる、と思われても仕方ないよね…

[第14版] [Acrobat] [FAQ] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年08月25日 | Illustratorの「以前の形式」は推奨できません

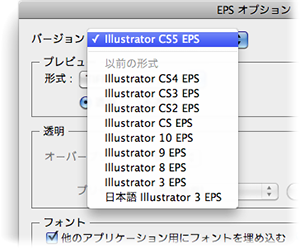

IllustratorSaveAs.pngIllustratorネイティブ形式や、Illustrator EPS形式で保存する場合に「以前の形式」で保存することができますが、この形式での運用は推奨できません。

「以前の形式」での保存というのは、以前のバージョンのIllustratorで開くことができるかも知れない形式であるに過ぎず、文字組みや新しいバージョンの機能に関わる効果が変化します。

また、それだけでなく、この「以前の形式」での保存に関わる修正が施される場合があり、過去のバージョンのIllustratorと完全に同じ出力が得られるとは限りません。

その修正の結果、より良い結果になる場合もそうじゃない場合もあるかも知れませんが、知らないうちに出力結果が変わる可能性のある運用は、印刷のワークフローとして好ましくありません。
これに起因する事故も現実に発生しています。

Trueflow出力の手引き 第14版 P6の「Illustratorデータ対応表」に基づいて、「以前の形式」は使用せず、常にそのバージョンが最新形式になる様な運用を行ってください。

[第14版] [Illustrator] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年07月27日 | 7つの問題の対策、完了しました

出力の手引きWebでは、以前より重要な不具合情報に関して、その原因がRIP側にあっても、DTPアプリケーション側にあっても、いち早くお知らせすると共に「発生条件」と「回避策」の情報公開を行ってきました。もちろん、今後も続けます、が…
しかし、「発生条件」と「回避策」による対策はあくまでも根本解決までの一時的な対策に過ぎません。
この記事では、今までに公開してきたPDF運用における7つの問題の全てについてTrueflow側での根本解決ができましたので、今までの経緯と情報ページへのリンクと共にお知らせ致します。
重要なことは「発生条件」と「回避策」だけでなく、問題解決までの経過についてトラッキング(経過を追跡すること)を正確に行い、どのパッチでどの問題が修正されるのかを正しく把握しておくよう心がけてきました。この、当たり前とも思えることが、案外タイヘンなんです。

・目次ページを更新しています。
・修正バージョンの記載よりも新しいバージョンは対応済みです。

1) 透明の変換用カラースペース
2008年10月31日|AdobeCS系のカラー設定と透明効果このエントリーを含むはてなブックマーク
2009年01月29日|AdobeCS系のカラー設定と透明効果(つづき)このエントリーを含むはてなブックマーク
ColorError.png【概要】
この問題は上記記事にある様に、本来データ作成上の問題ですが、Trueflow側でも問題を検知し、自動的に修正する対応を行いました。
【対応状況】

2) InDesignCS2〜CS4での合成フォントの問題
2009年04月23日|InDesignCS2〜CS4での合成フォントの問題このエントリーを含むはてなブックマーク
2009年05月22日|InDesignCS2〜CS4での合成フォントの問題(Adobe情報)このエントリーを含むはてなブックマーク
acrobat9-2.png【概要】
この問題はPDFの規格通りに処理しても、DTPアプリケーションでの表示と異なるケースで、InDesignCS4 6.0.4以降でも修正されていますが、以前の記事にも説明した通り、Trueflowではそれ以前のInDesignで書き出したデータも期待通り出力できる様になります。
【対応状況】

3) InDesign「効果」の問題
2008年12月12日|InDesignCS3/4の「効果」で出力が不正になるこのエントリーを含むはてなブックマーク
2009年02月02日|InDesignCS3/4の「効果」の問題(Adobe情報)このエントリーを含むはてなブックマーク
InD_effect_2.png【概要】
PDF処理系統に問題があり、AcrobatのTouchUpオブジェクトツールで対象となるオブジェクトを僅かに移動する等の、何らかの「PDFに関わる操作」が行われると問題が表面化します。Trueflowでも、自動製版やカラー変換など、設定によってはPDFを操作する場合があり、同様の問題が発生していました。
【対応状況】

4) RIPのメモリ管理の問題
2009年04月28日|RIPのメモリ消費量を少なくする編集このエントリーを含むはてなブックマーク
2009年05月13日|RIPのメモリ消費量を少なくする編集(2) - パッチ公開このエントリーを含むはてなブックマーク
Preview2.png【概要】
RIPにとって、メモリ管理を効率的に行う事は、複雑なデータに対応したり、パフォーマンス向上のために重要です。過去、2回の改善を行ってきました。Ver7.00以降は既に対策済みです。
【対応状況】


5) 縦書き文字で文字化が欠ける問題
2009年07月09日|縦書き文字に透明効果で文字が欠ける問題このエントリーを含むはてなブックマーク
2009年07月15日|縦書き文字に透明効果で文字が欠ける問題(2) - Adobe情報このエントリーを含むはてなブックマーク
2009年07月31日|縦書き文字に透明効果で文字が欠ける問題 (3) - 注意事項このエントリーを含むはてなブックマーク
2010年05月28日|縦書き文字に透明効果で文字が欠ける問題 (4) - CS5で修正このエントリーを含むはてなブックマーク
outline.png【概要】
この問題は、縦書き文字に透明とオーバープリントが同時に設定され、PDF/X-1a形式などアプリケーション側で分割統合が行われた際に、PDFの処理系によっては文字が欠けた様に出力される問題ですが、TrueflowではAdobe PDF Print Engine 2で発生していたこのAdobe PDF Print Engine (1)では正常だった、いわゆる「デグレード」問題をリリース前に修正しているので、全てのバージョンにおいてこの問題は発生しません。
【対応状況】

6) InDesignに効果付きデータを配置
2009年11月04日|InDesignに効果付きデータを配置(1) - 発生条件、回避策このエントリーを含むはてなブックマーク
2009年11月05日|InDesignに効果付きデータを配置(2) - 発生原理、解説このエントリーを含むはてなブックマーク
SMask2.png【概要】
IllustratorまたはPhotoshopで作成したデータに特定の効果が付いている場合、ネイティブか、アプリケーションから書き出したPDFをInDesignに配置すると、出力が不正になる問題がありました。当時より「背景を透明に」で貼り込む回避策はありましたが、RIP側での修正により回避策も不要になりました。
【対応状況】

7) 文字に透明度グラデーションを使う
2010年03月31日|文字に透明度グラデーションを使うこのエントリーを含むはてなブックマーク
acrobat8.png【概要】
Illustrator CS4以降を用いて、文字に透明度グラデーションを用いて、Trueflow内部で従来演算かPDF1.3化を行うと、文字列の2文字目以降が正しく出力されない問題がありました。2010年9月リリース予定のパッチで、この問題も修正されます。
【対応状況】

トレンドセミナー2010 (夏)にご参加頂きました皆様、この部分「メモを取る必要はありません」と言っていましたが、遅くなってしまい申し訳ありません。

[第14版] [お知らせ] [情報更新] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年05月28日 | Trueflow出力の手引き 第14版 公開

Adobe Creative Suite 5に対応した「Trueflow出力の手引き 第14版」を公開しました。Trueflow SE製品情報ページよりダウンロードして下さい。併せて目次も更新しています。
今回も、設定ファイルが入っている「Trueflow印刷ユーティリティ2.5」は、変更がありません。フォルダ名としては「Adobe Creative Suite2&3」となっていますが、Adobe Creative Suite 4や5でも同じものが使えます。
Trueflow SE Ver5.01 TF175 、Ver6.01 TF135、Ver7.10 TF110以降に対応しています。

toc.png■主な追記・変更項目
・Adobe Creative Suite 5
 (Trueflow SEでの検証も完了しており、新たな問題は見つかっていません)
・最初に「PDF運用移行ガイド」の章を追加
 - 推奨環境に関する記事を追加
 - Adobe PDF Print Engine とPDF/X-4に関する記事を添削
 - 従来PS/PDF処理と最新PDF処理との違いに関する記事を追加
  (Adobe PDF Print Engineのオーバープリントの挙動)
・PDF書き出し手順をPDF/X-4の場合で紹介
 (PDF/X-1a書き出し手順も記載)
・出力の手引きWebへのリンクを追加
・QuarkXPress 8.1透明度設定対応
・その他、内容のブラッシュアップ、誤記・表現の修正など

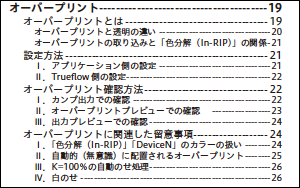

・付録として、詳細目次(右図)出力の手引きWebの目次を追加

hiragino-ud.png■制作環境の変更
このTrueflow出力の手引き 第14版はInDesign CS5を用いて制作しました。従来(第13版以前)はFrameMakerを用いて制作していました。
InDesignの相互参照、条件テキスト、ハイパーリンクなどの機能を活用して制作されています。
また、本文や小見出しの書体に、やさしく読みやすい「ヒラギノUD角ゴ」シリーズを採用しました。(大きな見出しは従来通り「ヒラギノ角ゴ」シリーズです)

■「出力の手引きWeb」とのリンク機能
従来と同様、この第14版では、本文と関連する情報がこの出力の手引きWebにある場合、web-s.pngと書かれており、そこから該当するページへリンクしています。右図で体験してみよう!

PDF上のリンク部分をクリックするとセキュリティ警告のダイアログが出る場合がありますが、Acrobatの場合は「このサイトに対するアクションを保存する」にチェックを入れてから「許可」をクリックする事で、以降www.screen.co.jpに対するリンクには警告は出なくなります。
このWebサイトへのリンクの許可に関する詳細な設定は、Acrobatの環境設定の「信頼性管理マネージャ」を用いて行う事ができます。既にブロックされており、表示できない場合もここの設定をチェックして下さい。

■更新情報も知りたい方へ
以前より、Trueflow出力の手引き 第13版をお読みの方で、この第14版で更新されたポイントを知りたい方のために、更新情報抜粋版を公開します。
Trueflow出力の手引き 第14版 更新情報 抜粋版(PDF/7.7MB)
<ご注意>
・これは40ページの抜粋版です。
・かならず、併せて第14版の本体(131ページ)もTrueflow SE製品情報ページよりダウンロードして下さい。
・この抜粋版以外の箇所でも、細かな修正が加えられています。
・抜粋版なので、文章内部のハイパーリンクが切れていたり、しおりの先のページがない場合があります。
・抜粋版では、追加変更箇所を赤字で示していますが、意味に影響のない変更部分は、赤字になっていない場合があります。

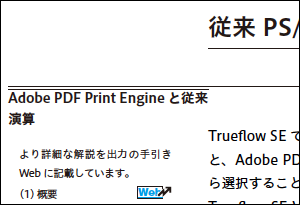

■ヒラギノUD角ゴW4 はこの様に使用されています


[第14版] [お知らせ] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年05月28日 | 縦書き文字に透明効果で文字が欠ける問題 (4) - CS5で修正

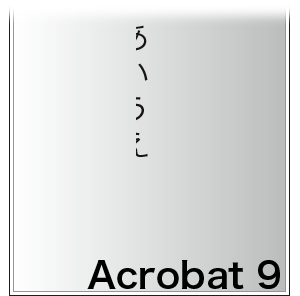

Acrobat9.png以前の記事、「縦書き文字に透明効果で文字が欠ける問題 (3) - 注意事項」で、縦書き文字に透明とオーバープリントが同時に設定されると、以下の問題が発生することを説明していました。

(1) Acrobat 9で文字が欠ける。
(2) Trueflowでの出力は正常。
(3) InDesign CS4 / Illustrator CS4に貼り込むと文字が欠けたものとして「固定化」され、どのデバイスに出しても文字が欠けてしまう。

InDesign CS5 / Illustrator CS5では、上記(3)の問題が修正されています。

この問題、CS3以前でもOK、CS5でもOKなのに、CS4のみがNGなので、注意が必要です。

[第14版] [透明効果] [Acrobat] [Illustrator] [InDesign] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年05月28日 | PDF運用では必要ないPPDの設定

cups.pngAdobeのサポートデータベースに「文章番号cpsid_84293 InDesign CS5 が認識する PPD ファイルの保存場所について」が掲載されていました。
ここでは、Mac OS X環境について「/private/etc/cups/ppd」という不可視フォルダに保存する方法が案内されていますが、Trueflow出力の手引き 第14版ではP117~P118で説明されている「仮想プリンタの設定」の手順で、この場所にPPDが保存されるので、この不可視フォルダへの直接のアクセスは不要です。
Mac OS Xではプリントシステムとして「CUPS (Common Unix Printing System)」という標準仕様が採用されています。

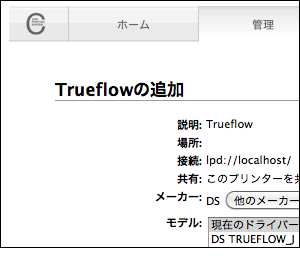

通常はCUPSの存在を見ることはありませんが、Mac OS X上のWebブラウザから「http://localhost:631/」にアクセスする事で、そのマシン内部のCUPSの管理メニューを見ることができます。しかし、Mac OS Xでは、システム環境設定からプリント関連の設定を行う事ができるので、日常の使用ではここからCUPSの設定変更を行うべきではありません。

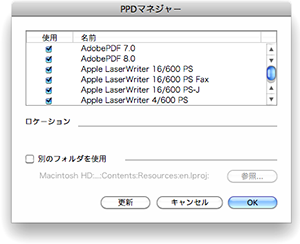

ppd_mng.pngQuarkXPressでは「補助」→「PPDマネージャー」を開き、リストに必要なPPDファイルが見えない場合には「別のフォルダを使用」にチェックを入れることで、PPDが保存されているフォルダを指定する事ができます。

どちらにしてもPDFをダイレクトに出力する場合には、この煩雑なPPDの設定は不要です。

[第14版] [InDesign] [QuarkXPress] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年05月28日 | 意味が分かるようになったIllustratorCS5の警告

以前の記事でIllustratorの白ノセ指定時に表示される大きな警告*1の意味が分からない事を紹介しました。

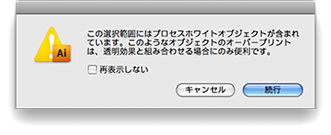

ai_warning1.png*1大きな警告 「便利です。」って言われても…

しかしCS5の同じ警告*2では、意味が分かる様になりました。つまり…
 ・ホワイトのオブジェクトへのオーバープリントは期待通りにならない
 ・白色を透かせたい場合は、オーバープリントじゃなくて、透明を使って下さい
…という意味であることが分かります。

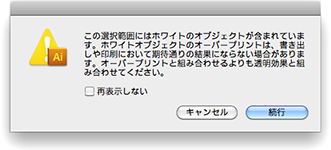

aics5_warning.png*2CS5の警告

そこまでするなら、指定できない様にすればいいのに…

[第14版] [オーバープリント] [Illustrator] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年05月07日 | 出力の手引きWeb<目次>

主要な内容をジャンルごとにまとめた目次ページです。必要に応じて追加、編集していきます。
2017/04/24更新

■DTPアプリケーションサポート情報
○Adobe Creative Cloud 2017
2016年11月03日|Adobe Creative Cloud 2017 (1) - リリース情報 このエントリーを含むはてなブックマーク
2016年12月02日|Adobe Creative Cloud 2017 (2) - 特色名の表記がUTF-8に変更 このエントリーを含むはてなブックマーク
2016年12月07日|Adobe Creative Cloud 2017 (3) - [続編] Illustrator CC 2017のUTF-8問題 このエントリーを含むはてなブックマーク
2017年04月06日|Adobe Creative Cloud 2017 (4) - Adobe CC 2017.1で特色名がShift_JISに戻る このエントリーを含むはてなブックマーク

○Adobe Creative Cloud 2015
2015年06月24日|Adobe Creative Cloud 2015 (1) - サポート開始 このエントリーを含むはてなブックマーク

○Adobe Creative Cloud 2014
2014年06月19日|Adobe Creative Cloud 2014 (1) - サポート開始 このエントリーを含むはてなブックマーク
2014年08月26日|Adobe Creative Cloud 2014 (2) - PDF書き出しダイアログの間違い このエントリーを含むはてなブックマーク

○QuarkXPress 10未サポート情報
2013年09月18日|QuarkXPress 10の不具合情報 このエントリーを含むはてなブックマーク

○Adobe Creative Cloud
2013年05月07日|Adobe Creative Cloud (1) - 発表 このエントリーを含むはてなブックマーク
2013年05月08日|Adobe Creative Cloud (2) - [Illustrator CC] 白のオーバープリント対応 このエントリーを含むはてなブックマーク
2013年05月16日|Adobe Creative Cloud (3) - [Illustrator CC] 分版プレビュー このエントリーを含むはてなブックマーク
2013年05月16日|Adobe Creative Cloud (4) - [Illustrator CC] パターンブラシの機能向上 このエントリーを含むはてなブックマーク
2013年06月18日|Adobe Creative Cloud (5) - 出力サポート開始 このエントリーを含むはてなブックマーク
2013年08月26日|Adobe Creative Cloud (6) - 白ノセを破棄の注意事項 このエントリーを含むはてなブックマーク

○Adobe Creative Suite 6
2012年04月23日|Adobe Creative Suite 6 (1) - 発表 このエントリーを含むはてなブックマーク
2012年05月02日|Adobe Creative Suite 6 (2) - 線にグラデーションを適応 このエントリーを含むはてなブックマーク
2012年05月09日|Adobe Creative Suite 6 (3) - InDesignCS6の留意事項 このエントリーを含むはてなブックマーク
2012年05月10日|Adobe Creative Suite 6 (4) - 評価結果報告 このエントリーを含むはてなブックマーク
2012年05月11日|Adobe Creative Suite 6 (5) - サポート開始 このエントリーを含むはてなブックマーク
2012年05月23日|Adobe Creative Suite 6 (6) - まとめ このエントリーを含むはてなブックマーク
2012年10月10日|Adobe CS6における特色指定 このエントリーを含むはてなブックマーク

○Adobe Creative Suite 5.5
2011年04月21日|InDesign CS5.5とQuarkXPress 9の事前情報 このエントリーを含むはてなブックマーク
2011年05月20日|InDesign CS5.5サポート情報 このエントリーを含むはてなブックマーク
2011年06月07日|InDesign CS5.5サポート情報(2) - PDF/X-4のプリフライト このエントリーを含むはてなブックマーク
2011年06月17日|InDesign CS5.5サポート情報(3) - InDesign CS5.5 - 7.5.1リリース このエントリーを含むはてなブックマーク
2011年06月23日|InDesign CS5.5サポート情報(4) - 出力サポート開始 このエントリーを含むはてなブックマーク
2011年10月21日|InDesign CS5.5サポート情報(5) - 不具合修正されました! このエントリーを含むはてなブックマーク

○Adobe Creative Suite 5
2010年05月28日|縦書き文字に透明効果で文字が欠ける問題 (4) - CS5で修正 このエントリーを含むはてなブックマーク
2010年05月28日|PDF運用では必要ないPPDの設定 このエントリーを含むはてなブックマーク
2010年05月28日|意味が分かるようになったIllustratorCS5の警告 このエントリーを含むはてなブックマーク

○QuarkXPress 8.1
2009年08月10日|QuarkXPress 8.1リリース(1) - 概要 このエントリーを含むはてなブックマーク
2009年08月12日|QuarkXPress 8.1リリース(2) - 透明サポート このエントリーを含むはてなブックマーク
2009年08月13日|QuarkXPress 8.1リリース(3) - その他の改良点と留意事項 このエントリーを含むはてなブックマーク

○Illustrator
2014年01月09日|Illustratorの「落書き」効果に注意 このエントリーを含むはてなブックマーク
2012年11月13日|ライブトレースでは「お掃除」を忘れずに このエントリーを含むはてなブックマーク
2008年08月19日|Illustratorネイティブ形式の保存オプション このエントリーを含むはてなブックマーク
2010年08月25日|Illustratorの「以前の形式」は推奨できません このエントリーを含むはてなブックマーク

○Acrobat
2012年10月17日|Adobe Acrobat XI (1) - Creative Cloudの場合の注意点 このエントリーを含むはてなブックマーク
2012年10月17日|Adobe Acrobat XI (2) - デフォルトの透明の変換用カラースペース このエントリーを含むはてなブックマーク
2010年12月16日|Acrobat Xの印刷関連はどこに行った? このエントリーを含むはてなブックマーク
2008年07月16日|Acrobat 9でのレイヤー表示 このエントリーを含むはてなブックマーク

■EQUIOS / Trueflow出力の手引き公開情報
2008年07月16日|Trueflow出力の手引き 第12版 公開 このエントリーを含むはてなブックマーク
2008年12月12日|Trueflow出力の手引き 第13版 公開 このエントリーを含むはてなブックマーク
2010年05月28日|Trueflow出力の手引き 第14版 公開 このエントリーを含むはてなブックマーク
2011年11月10日|EQUIOS / Trueflow出力の手引き 第15版 公開 このエントリーを含むはてなブックマーク
2011年11月22日|【誤記修正】EQUIOS / Trueflow出力の手引き 第15版 このエントリーを含むはてなブックマーク
2014年06月19日|EQUIOS / Trueflow出力の手引き 第16版 公開 このエントリーを含むはてなブックマーク
2015年03月27日|「Trueflow印刷ユーティリティ」は「EQUIOS印刷ユーティリティ」に変わります このエントリーを含むはてなブックマーク

■ストローク処理
2013年11月11日|マイター処理がAcrobatと一致しない問題 このエントリーを含むはてなブックマーク
2013年12月03日|特定のマイター処理がAcrobatと一致しない問題 (2) このエントリーを含むはてなブックマーク
2014年05月07日|線幅補正に関する留意事項 このエントリーを含むはてなブックマーク
2014年05月22日|文字にツノが出る問題(マイター処理) このエントリーを含むはてなブックマーク

■透明効果
2008年02月20日|特色への透明効果 このエントリーを含むはてなブックマーク
2008年12月12日|IllustratorCS4の透明グラデーション このエントリーを含むはてなブックマーク
2009年08月12日|QuarkXPress 8.1リリース(2) - 透明サポート このエントリーを含むはてなブックマーク
2009年04月28日|RIPのメモリ消費量を少なくする編集 このエントリーを含むはてなブックマーク
2009年05月13日|RIPのメモリ消費量を少なくする編集(2) - パッチ公開 このエントリーを含むはてなブックマーク
2015年04月07日|透明を含むデータに自動墨ノセは要注意 このエントリーを含むはてなブックマーク

■オーバープリント
○オーバープリント基礎
2008年04月10日|オーバープリントを正しく理解する このエントリーを含むはてなブックマーク
2008年04月15日|オーバープリントを正しく理解する(2) - DeviceNの影響 このエントリーを含むはてなブックマーク
2008年04月22日|オーバープリントを正しく理解する(3) - OPM このエントリーを含むはてなブックマーク

○Adobe PDF Print Engineでのオーバープリント
2010年01月13日|Adobe PDF Print Engineでのオーバープリント(1) - 概要 このエントリーを含むはてなブックマーク
2010年01月15日|Adobe PDF Print Engineでのオーバープリント(2) - 技術詳細 このエントリーを含むはてなブックマーク
2010年02月03日|Adobe PDF Print Engineでのオーバープリント(3) - DTPアプリケーションの挙動 このエントリーを含むはてなブックマーク
2010年02月24日|Adobe PDF Print Engineでのオーバープリント(4) - 覚えておくべき事 このエントリーを含むはてなブックマーク
2011年04月15日|Adobe PDF Print Engineでのオーバープリント(5) - 理論通りにならない事例 このエントリーを含むはてなブックマーク
2011年04月19日|Adobe PDF Print Engineでのオーバープリント(6) - 番外編:DeviceGray このエントリーを含むはてなブックマーク

○オーバープリント事例
2007年11月27日|オーバープリント確認方法 このエントリーを含むはてなブックマーク
2008年03月24日|オーバープリントは取り込みで処理 このエントリーを含むはてなブックマーク
2008年03月25日|オーバープリントプレビューを活用 このエントリーを含むはてなブックマーク
2008年04月02日|CS3ではオーバープリントの処理が違う このエントリーを含むはてなブックマーク
2009年02月26日|「白ノセ」トラブルを解決する(1) このエントリーを含むはてなブックマーク
2009年03月02日|「白ノセ」トラブルを解決する(2) このエントリーを含むはてなブックマーク
2009年03月05日|「白ノセ」トラブルを解決する(3) このエントリーを含むはてなブックマーク
2010年03月24日|自動墨ノセは万全ではない このエントリーを含むはてなブックマーク
2010年03月26日|自動墨ノセは万全ではない(Adobe情報) このエントリーを含むはてなブックマーク
2010年03月26日|白ノセ取り込み設定も万全ではない このエントリーを含むはてなブックマーク
2010年05月28日|意味が分かるようになったIllustratorCS5の警告 このエントリーを含むはてなブックマーク

■カラー設定
2013年08月27日|特色指定は正しく - 擬似色がLabの場合に注意 このエントリーを含むはてなブックマーク
2008年04月23日|InDesignCSのカラーマネジメント このエントリーを含むはてなブックマーク
2008年10月31日|AdobeCS系のカラー設定と透明効果 このエントリーを含むはてなブックマーク
2009年01月29日|AdobeCS系のカラー設定と透明効果(つづき) このエントリーを含むはてなブックマーク
2009年12月22日|特色名の予約語とQuarkXPressの問題 このエントリーを含むはてなブックマーク

■DeviceN
○DeviceN基礎
2008年03月11日|DeviceNを理解する このエントリーを含むはてなブックマーク
2008年04月21日|なぜDeviceN形式を使用するのか? このエントリーを含むはてなブックマーク

○DeviceN事例
2008年02月27日|QuarkXPress6以降は「DeviceN」で出力 このエントリーを含むはてなブックマーク
2008年02月29日|InDesignにおける「DeviceN」は「色分解(In-RIP)」 このエントリーを含むはてなブックマーク
2008年04月15日|オーバープリントを正しく理解する(2) - DeviceNの影響 このエントリーを含むはてなブックマーク
2008年08月19日|QuarkXPress 8でのDeviceN指定 このエントリーを含むはてなブックマーク

■塗り足し
2008年02月29日|QuarkXPress3.xや4.xのトンボ このエントリーを含むはてなブックマーク
2008年09月04日|PDFのトンボ情報 このエントリーを含むはてなブックマーク

■トラブル事例
○縦書き文字に透明効果で文字が欠ける問題
2009年07月09日|縦書き文字に透明効果で文字が欠ける問題 このエントリーを含むはてなブックマーク
2009年07月15日|縦書き文字に透明効果で文字が欠ける問題(2) - Adobe情報 このエントリーを含むはてなブックマーク
2009年07月31日|縦書き文字に透明効果で文字が欠ける問題 (3) - 注意事項 このエントリーを含むはてなブックマーク
2010年05月28日|縦書き文字に透明効果で文字が欠ける問題 (4) - CS5で修正 このエントリーを含むはてなブックマーク

○InDesignに効果付きデータを配置
2009年11月04日|InDesignに効果付きデータを配置(1) - 発生条件、回避策 このエントリーを含むはてなブックマーク
2009年11月05日|InDesignに効果付きデータを配置(2) - 発生原理、解説 このエントリーを含むはてなブックマーク

○文字に透明度グラデーションを使う
2010年03月31日|文字に透明度グラデーションを使う このエントリーを含むはてなブックマーク

○太らせた文字がかすれた様に出力される問題
2011年01月31日|太らせた文字がかすれた様に出力される問題 このエントリーを含むはてなブックマーク

○InDesignCS3/4の「効果」で出力が不正になる
2008年12月12日|InDesignCS3/4の「効果」で出力が不正になる このエントリーを含むはてなブックマーク
2009年02月02日|InDesignCS3/4の「効果」の問題(Adobe情報) このエントリーを含むはてなブックマーク

○InDesignCS2〜CS4での合成フォントの問題
2009年04月23日|InDesignCS2〜CS4での合成フォントの問題 このエントリーを含むはてなブックマーク
2009年05月22日|InDesignCS2〜CS4での合成フォントの問題(Adobe情報) このエントリーを含むはてなブックマーク

○ Office系でのPDFMakerとMac OS XのQuartzのデータに起因する問題
2015年07月24日|Office系でのPDFMakerとMac OS XのQuartzに注意 このエントリーを含むはてなブックマーク
2016年06月10日|Office系でのPDFMakerとMac OS XのQuartzに注意(2) このエントリーを含むはてなブックマーク

■まとめ記事
○セミナーフォローアップ
2017年02月20日|page2017展「もう逃げられない!安全なPDF/X-4&APPE運用のススメ」フォローアップ このエントリーを含むはてなブックマーク
2016年02月23日|page2016展 - オーバープリントと透明を活かした「出力できるPDF」運用のその先へ このエントリーを含むはてなブックマーク
2013年02月18日|Page2013展 - 出力環境に依存しないデータ制作と出力の心得 このエントリーを含むはてなブックマーク

○7つの問題の対策、完了しました
2010年07月27日|7つの問題の対策、完了しました このエントリーを含むはてなブックマーク

○PDF運用での重要な3つの留意事項
2009年09月10日|PDF運用での重要な3つの留意事項 このエントリーを含むはてなブックマーク
2009年09月22日|PDF運用での重要な3つの留意事項(2) - InDesignCS4 6.0.4とTrueflow SE このエントリーを含むはてなブックマーク

■その他
2008年02月08日|InDesignへのPDFの配置 このエントリーを含むはてなブックマーク
2008年02月23日|PDF/X-3用のjoboptionsはなぜ配布しないのか? このエントリーを含むはてなブックマーク
2008年04月25日|OpenTypeフォントを埋め込む? このエントリーを含むはてなブックマーク
2008年07月16日|QuarkXPress 8における留意事項 このエントリーを含むはてなブックマーク
2009年02月12日|文字か消える問題を回避する このエントリーを含むはてなブックマーク
2010年05月28日|PDF運用では必要ないPPDの設定 このエントリーを含むはてなブックマーク
2012年11月27日|EQUIOSでのPostScriptサポートについて このエントリーを含むはてなブックマーク
2016年10月17日|古いQuarkXPressのグラデーションの再現について このエントリーを含むはてなブックマーク

↓以下の[]はカテゴリーを指定していなと出てしまうのですが、気にしないで下さい

[] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2010年03月31日 | 文字に透明度グラデーションを使う

<2010年7月27日追記>
この問題はTrueflow側での対策が完了しています。
詳細は記事「2010年07月27日|7つの問題の対策、完了しました」を参照してください。

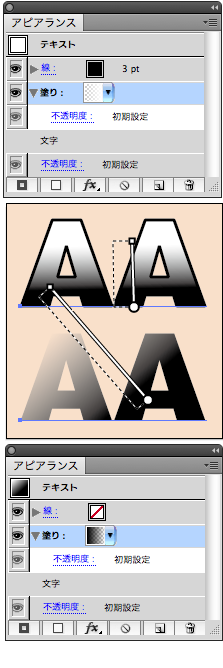

ai_native.png■概要
Illustrator CS4を用いて、文字に透明度グラデーションを用いた場合、Acrobat 8以前では正しく表示されません。

■実例(右図は2つのセットアップを合成しています)
1) 右図の様に、文字を並べて、アピアランスから透明度グラデーションを設定
2) PDF/X-4など、透明の活きたPDF形式で保存する
3) Acrobat 8以前とAcrobat 9で表示を比較
■Trueflowでの処理結果
処理結果は以下の通りとなります。
*1最新演算(Adobe PDF Print Engine)で、入力データをPDF1.3に変換する設定
*2入構データのPDFバージョンを保持し透明を活かす設定 (推奨設定)
*3現在開発中のパッチで修正予定(時期未定ですが、このサイトにてお知らせ致します)

■再現条件
以下の全ての条件が揃った場合にこの問題が発生します。
・Illustrator CS4で文字属性の塗りに透明度グラデーションを使用する
・Trueflowの従来演算、PDF1.3化する最新演算、Acrobat 8以前での表示
・PDF/X-4など透明が活きたデータで書き出し
・文字列が2文字以上で、2文字目以降が結果不正

■まとめ
PDFの記述としては文字列にTextClipとsh(シェーディング)とSMask(ソフトマスク)が設定された場合に、2文字目以降で発生する問題となっていますが、現状のDTPアプリケーションにおいては、Illustrator CS4のアピアランスから塗りの属性として透明度グラデーションを使用した場合が該当します。
Trueflowでは最新演算系で処理を行えば、内部でPDF1.3化の処理が入らない限り問題は発生しません。
OutlinePDF-Adv.を作成する場合にもPDF1.3化をしなければ2サイト運用でも問題がありません。
TextClipは文字をアウトライン化せずに文字形状でClipする、というPostScriptにはない記述なため、その分割統合処理は何か鬼門です。
分割統合処理の必要のないPDF/X-4 + Adobe PDF Print Engineなら全て問題ありません。

[第13版] [透明効果] [Illustrator] [解説追加] | 固定リンクこの記事をメールで共有 このエントリーを含むはてなブックマーク

2次へ

このページの先頭に戻る
