FP Series User Report

SHIN-ASAHI ELECTRIC IND.CO.,LTD.

FP 시리즈 도입으로
인력 절감 및 검사 품질 향상

신아사히 전자공업은 어떻게 고객의 신뢰를 얻을 수 있었을까?

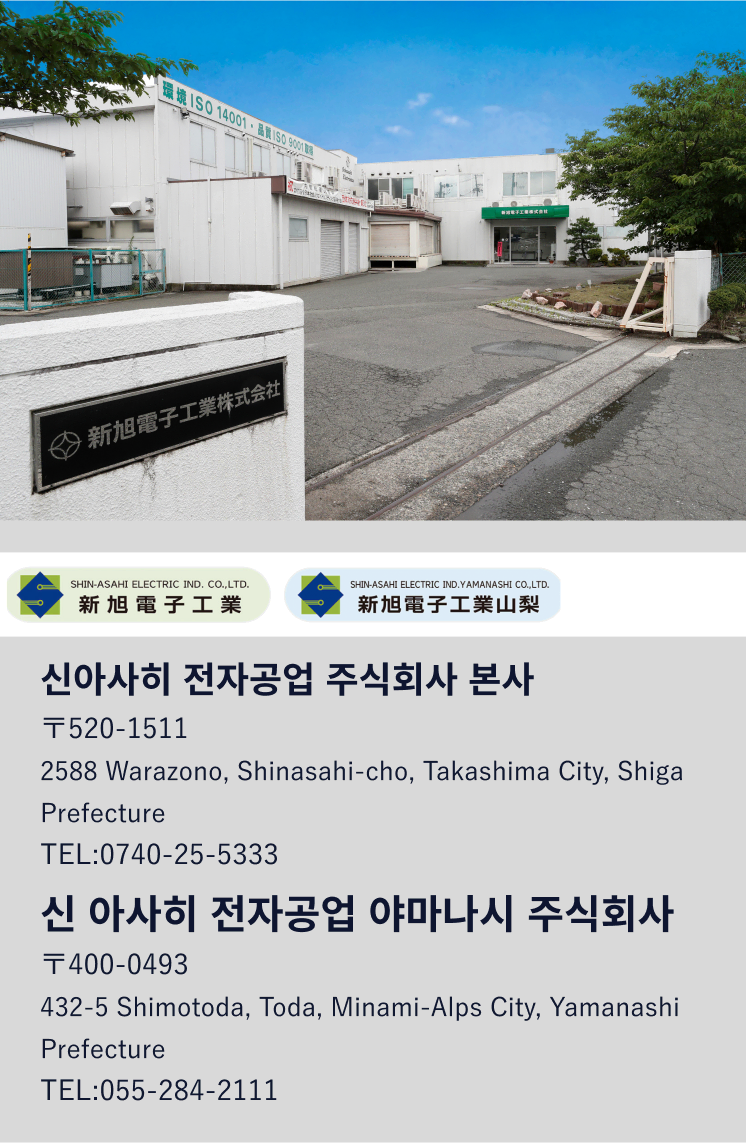

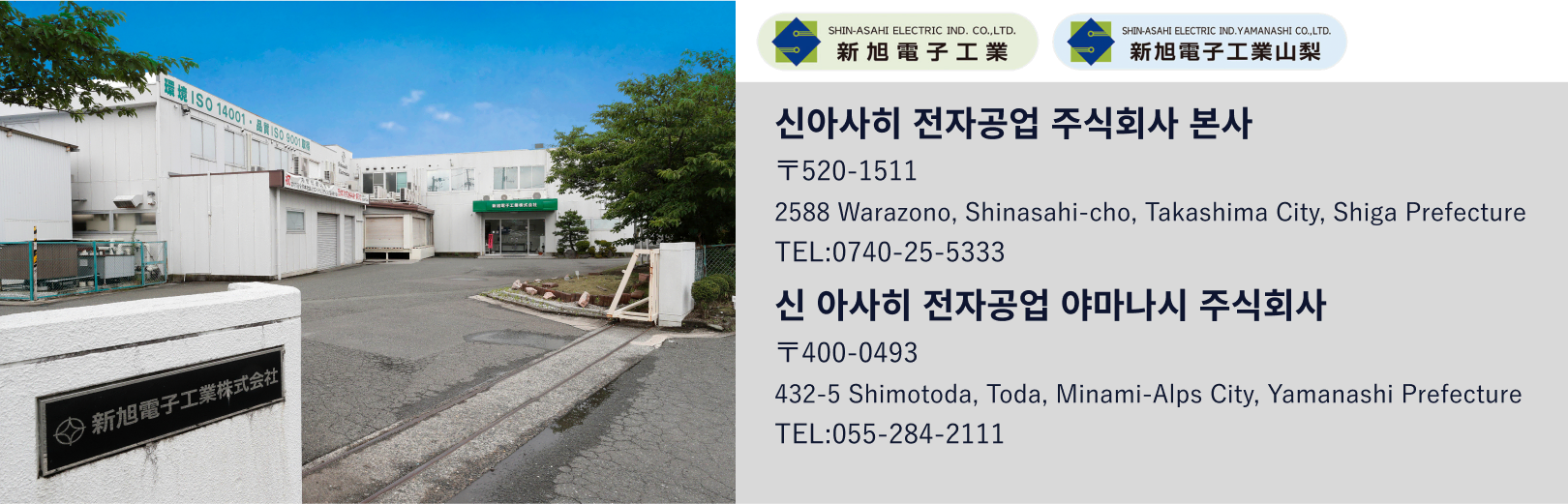

이 회사는 1980년에 설립된 인쇄 배선판 전문 제조 업체다. 비와 호 서쪽 시가현 다카시마시 신아사히마치에 본사와 공장을 두고 있으며, 야마나시와 해외에도 관련 회사를 두고 있다. 품질에 대 한 고집과 중요한 "기술" 에 대해서는 독자적인 "마스터 시스템" 을 도입하는 등 숙련자를 양성하여 기술력 향상과 이를 통한 높 은 품질 유지에 힘쓰고 있다.
이번에 신아사히 전자공업에서 SCREEN의 최종 외관 검사 장치 FP 시리즈 소개하게 된 배경과 도입 후의 운영 상황, 그리고 지속 적으로 시스템을 늘리고 있는 이유 등을 들어보았다.

이시쿠라 타케시씨

이시쿠라 타케시씨
(제조부 부장 대리)

야마모토 유야씨

야마모토 유야씨
(제조부 제조 2과 계장)

이시다 아야라씨

이시다 아야라씨
(제조부 제조 1과 PP사업부)

코야마 미호씨

코야마 미호씨
(제조부 제조 1과 PP사업부)

최종 외관 검사 장치를 도입한 배경

신아사히 전자공업에서는 과거 불량에 따른 고 객의 클레임이 많았다고 한다. 실제로 2013년 에는 연간 130건의 클레임이 접수된 바 있다. 그 중 치명적인 것이 27건, 개선요망이 94건이 었다. 클레임이 발생하면 품질 보증이나 영업부 문뿐만 아니라 생산 부문, 검사 부문의 멤버도 대응을 해야 하기 때문에 다른 제품의 납기와 리드 타임에도 영향을 미친다. 따라서 클레임 건수 감소는 필수였다.
그러나 육안 검사 중심으로는 개선 활동을 실시 해도 좀처럼 유출 건수가 줄어들지 않아 자동 검사기를 도입하는 것으로 클레임 건수의 감소 를 모색했고, SCREEN의 최종 외관 검사 장치 FP-9000을 도입하게 되었다.

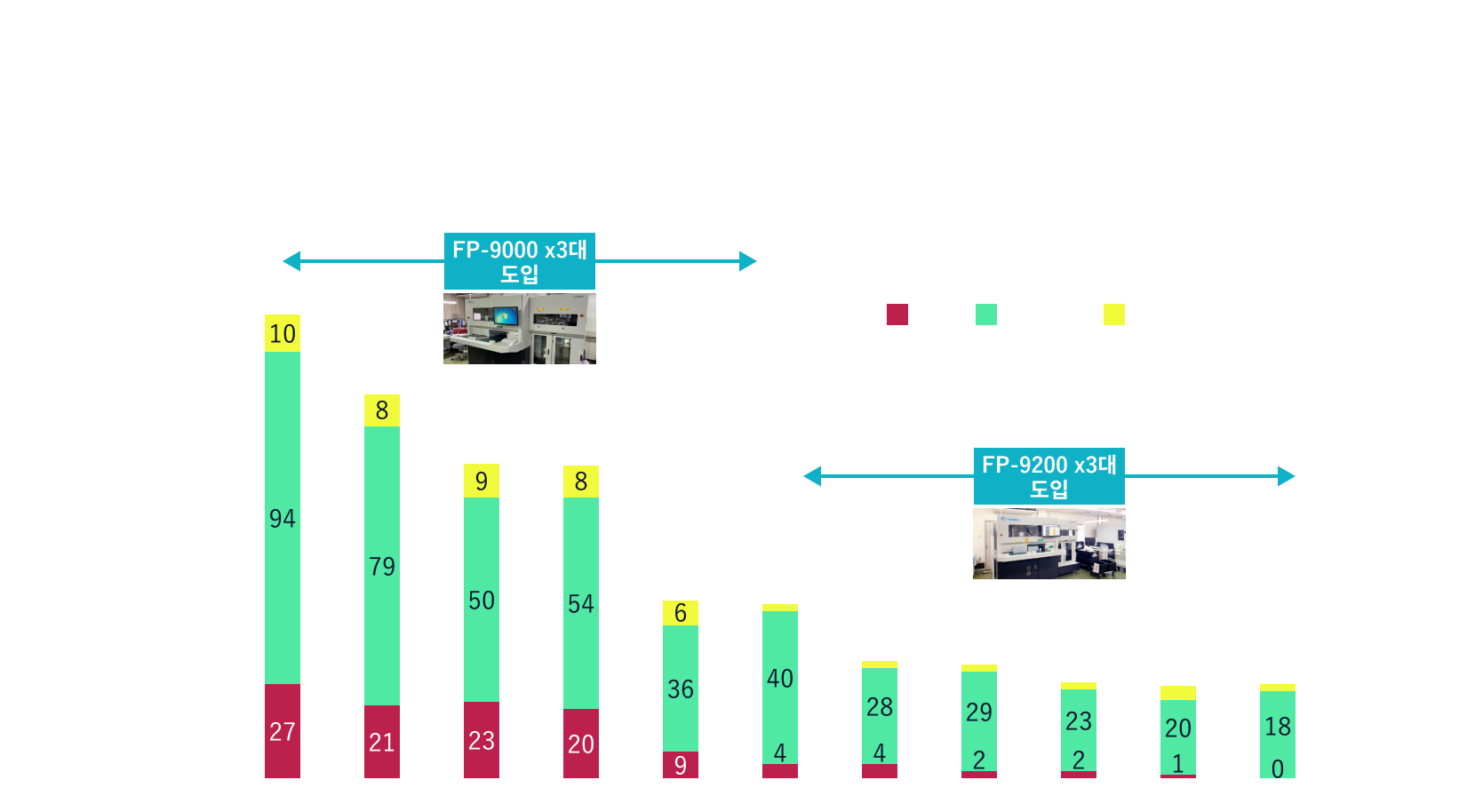

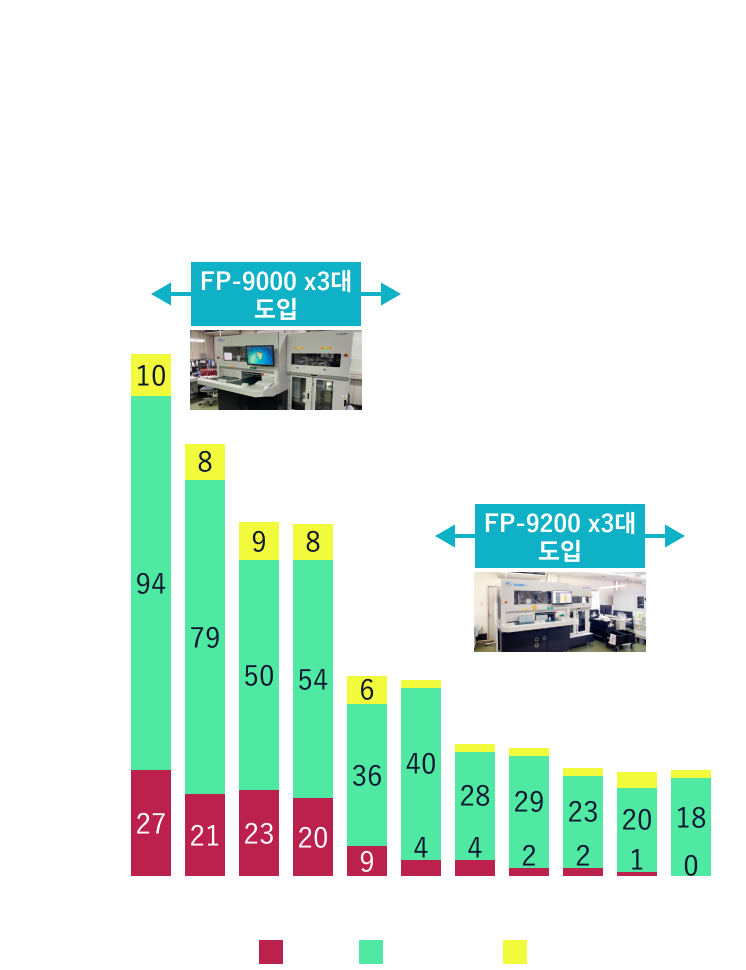

FP-9000 도입 후, 클레임 건수는 점차 감소. 이 후에도 후속 기종인 FP-9200과 함께 FP-9000 시리즈 6대를 도입하여 2023년에는 치명적인 클레임은 0건, 개선 요망 18건, 그 외 2건으로, 연간 20건까지 감소했다

Design matching
Design matching

기종 선정에 있어 중요시한 포인트

실제로 자동 검사기 도입을 결정한 것은 좋았 으나 "좀처럼 요구사항에 맞는 검사기를 찾기 가 쉽지 않았다" 라고 이시쿠라 씨는 말한다. 그래서 몇 가지 포인트를 중심으로 기종을 선 정했고, 그 중에서도 조작성과 서비스의 대응 능력을 가장 중요시했다고 한다. 조작성에 대해서는 특정 기술자밖에 다룰 수 없으면 그 기술자가 어떤 이유로 빠져 버리면 장치를 움직일 수 없게 된다. 따라서 "다양한 검출 파라미터를 갖추고 검출력이 높으며 누구 나 다룰 수 있는 사용 편의성이 좋은 장치" 가 중요시되었다.
또한 서비스 대응 능력에서는 자동 검사기의 고장이나 설정에 대한 문의에 즉각 대응해 주 는 제조사를 중요하게 생각했다. 그러기 위해 서는 근처에 지원 거점이 있는 제조사가 바람 직했다. FP시리즈로 결정한 이유에는 제조사에 연락을 하면 지원 거점으로부터 몇 시간 후에 는 기술자가 와 준다는 발빠른 대응력, 정중하 게 운영 지도를 해 주는 점도 있었다고 말한다.

FP-FP-9000 시리즈의 검출률은 예상대로 일까?

이 회사에서는 자동 검사기용 검사 데이터 작성 을 할 수 있는 인원이 7명이나 된다고 한다. 이 는 일반적으로 1~2명인 타사 사례와 비교하면 매우 많은 인원이다.
이시쿠라 씨는 "이 인원이 높은 검출률로 이어 져 유출로 인한 클레임을 억제할 수 있는 능력으 로 이어지고 있다" 라고 말했다. 같은 제품이라도 차량용 제품, 일반 제품 등 고객마다 품질에 대한 요구사항이 다르기 때문에 납품처에 맞춘 검사 데이터를 작성하고 있다고 한다. 7명의 인원을 통해 수많은 검사 데이터를 작성할 수 있고, 허위 보고를 줄이고 검출률을 높일 수 있다고 말한다.
그럼 선정 당시에 주목하고 있던 다른 능력은 어땠을까? 우선 검사 속도다. 처음 도입한 FP 8000 시리즈에서는 1일 1대당 6,000~7,000 매의 검사가 가능했다. 최신 FP-9000 시리즈에 서는 11,000매의 검사가 가능하며 이는 충분한 검사 능력이라고 한다.

Design matching
Design matching

또한, 새로운 검사 데이터를 생성할때 가동 중 지 시간이 15~20분으로 단축되어 생산성이 향 상되었다고 한다.

FP-9000 시리즈 도입 효과

Design matching

그렇다면 FP-9000 시리즈 도입 후 어떤 효과가 있었을까? 이시쿠라씨에 따르면, 원래는 타사 검사기에 의한 검사와 육안 검사의 이중 검사를 실시하고 있었다고 한다. 그래서 주간과 야간 근무를 합쳐 15인 체제로 검사를 실시했지만, 현재는 FP-9000 시리즈 검사로 거의 충분하기 때문에 육안 검사 인원은 주간 근무만으로 2명 까지 줄었다고 한다. 이 2명도 부분적으로 육안 검사가 필요한 특수한 제품이나 까다로운 검사 를 요구하는 고객을 위해 남겨두고 있다.

그리고 육안 검사 인원을 줄인 만큼 검사 데이 터의 작성에 인원을 투입하여 높은 검출률과 허 위보고 감소를 동시에 달성할 수 있게 되었으 며, 동시에 자동 검사기 1대에 투입되는 검증 인원도 1명으로 충분하게 되었다. 따라서 검사 기와 육안검사로 이중 검사를 진행했을 때와 비 교하면 생산성은 하루 정도 단축되었다.

Design matching
Design matching

이렇게 인원을 효율화하면서도 높은 품질을 유 지할 수 있게 되었다. 실제로 고객으로부터 품 질에 대한 표창을 받기도 했다. 표창을 받을 때 품질이 좋은 순서대로 줄을 서기 때문에 가장 앞에 줄을 선다는 것이 자랑스럽다. 이는 고객 의 신뢰로 이어져 신제품 개발 시 시제품 의뢰 로 이어지고 있다

도입 후 FP-9000 시리즈로에서 얻은 데이터로 독자적인 품질 개선을 반복한다.

그렇다고 자동검사기를 도입했다고 해서 모든 과제가 마법처럼 해결된 것은 아니다. 자동검사 기 도입 후 다양한 사건이 발생하면서 품질에 대 한 문제의식이 높아졌다고 한다.
사실은 FP-9000을 도입했을 때 수율이 96%에 서 95%로 감소했다. 해상도가 높아져 이전에는 검출할 수 없었던 불량까지 검출할 수 있게 된 것이 그 이유라고 한다.
새로운 자동검사기에서는 검출력이 높아지기 때문에 제조공정상의 궁리 등 이전보다 높은 품 질을 목표로 하는 QC서클 등을 통한 활동이 중 요해진다. 따라서 FP-9000 시리즈에서 검출된 불량 원인을 분석하여 발생공정에 피드백함으 로써 각 공정의 품질 향상을 위한 개선 활동으 로 이어지고 있다. 또한 이 개선 활동은 중간 검 사 공정에서 SCREEN의 AOI MIYABI도 품질 향상에 활용되고있다.

Design matching
Design matching

그리고 개선 활동만으로는 대응할 수 없는 부분 은 설비의 업데이트 등을 통해 품질을 유지, 향 상시키고 있다. 현재는 수율은 97~97.5% 정도 로 유지하고 있다고 한다.
또한, 모든 프로세스에 대한 검사 데이터의 "고 객 기록" 이 준비되었다. 검사를 엄격하게 하면 품질은 높아지지만 과잉 품질이 될 수 있다. 그 러면 수율이 감소된다. 반면, 수율을 우선시하면 품질 저하를 초래할 수 있다. 그 균형을 어떻게 맞추는지가 매우 중요하다고 한다.
그래서 같은 제품이라도 복수의 검사 데이터 를 준비하여 번갈아 가며 사용하고 있지만, 검 사 정밀도를 변경하는 것은 쉽지 않다. 고객의 조달 부문과 면밀하게 협의하고, 원하는 품질을 적극적으로 청취하는 노력을 지속해 온 것이 이 같은 성과로 이어지고 있다. 거기에는 높은 품 질로 뒷받침되는 고객과의 강한 신뢰관계가 있 음은 말할 것도 없다. 이 청취 내용을 검사 공정 에 피드백하여 검사 데이터를 여러 개 작성하고 운용할 수 있는 것도 검사 데이터 작성 인원이 많기 때문이다.

향후 어떻게 전개해 나가고 싶은가?

현재는 회로가 미세해지고, 차량용 제품처럼 엄격 한 품질 보증이 요구되는 제품도 늘어나고 있다. 차량용 기판의 취급량을 늘리면 높은 품질이 요 구되고, AOI 공정에서도 선별 검사가 아닌 전수 검사 대응해야 한다. 그러기 위해서는 인원 증 원이 필요하다.
하지만 인구 감소 등의 사회 상황에서 인재 채 용도 쉽지 않기 때문에 인원을 절감과 동시에 높은 검사 품질을 얻을 수있는 장치가 요구되고 있다.

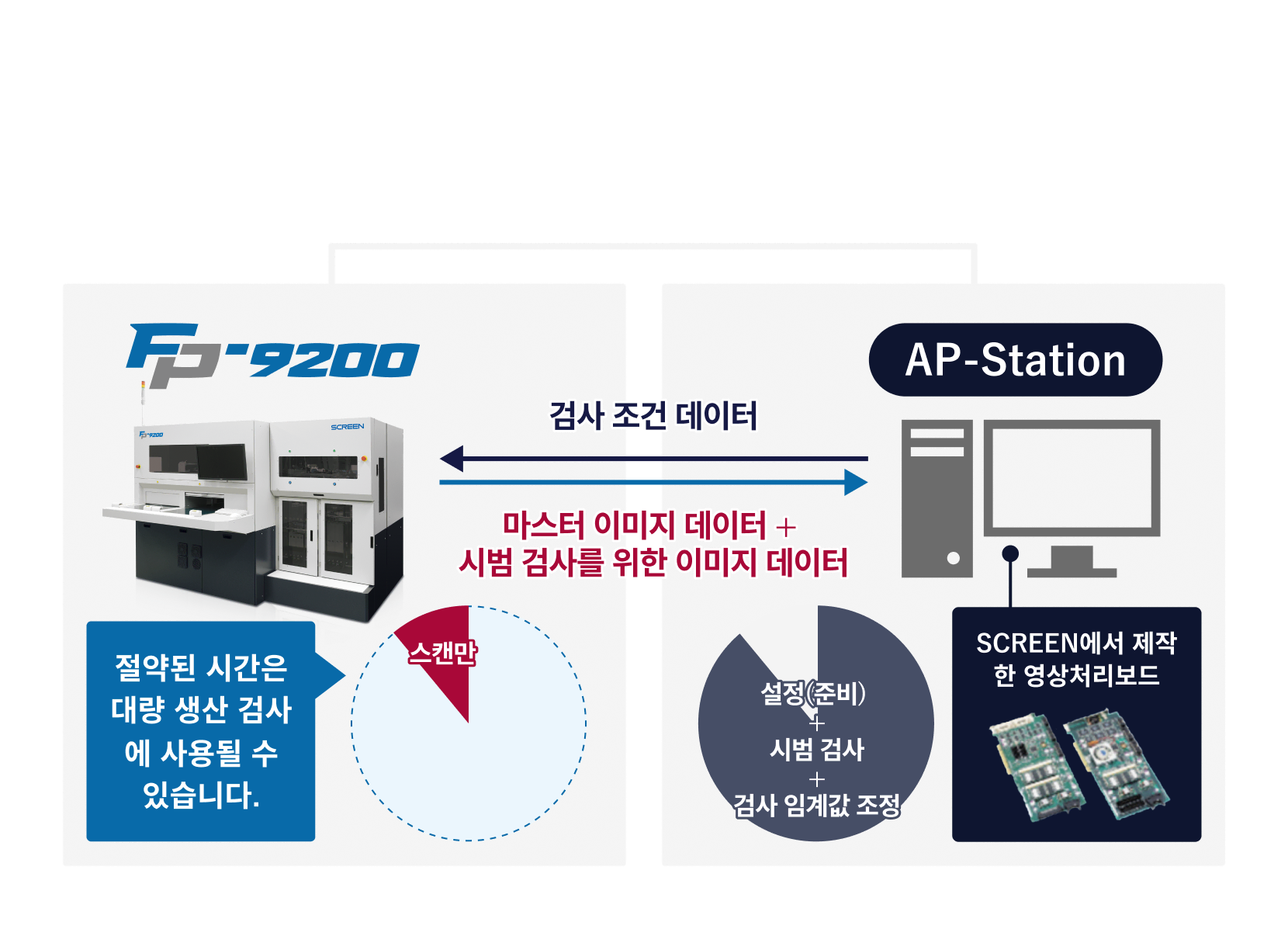

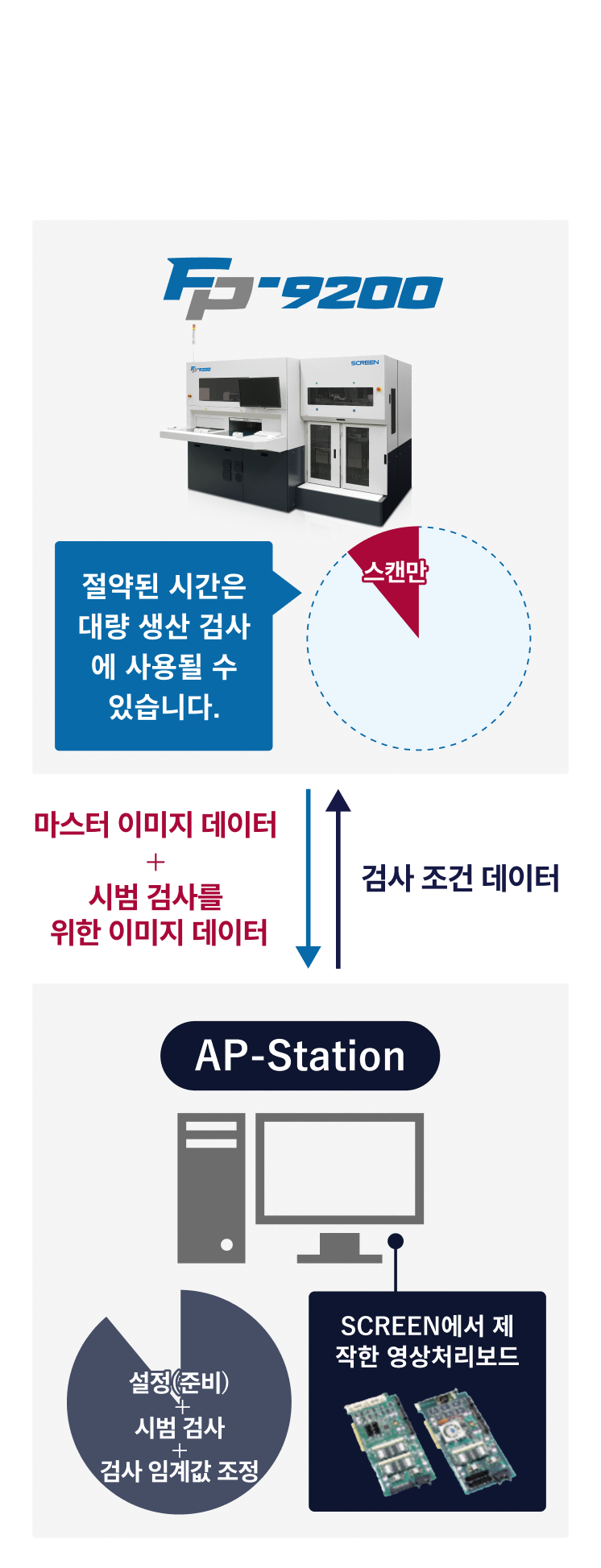

예를 들어 심볼 마크 아래의 회로 결함 등을 찾아낼 수 있는 장치 등에 관심이 있다. AP Station과 같은 검사기의 가동률을 높일 수 있 는 설비도 더욱 발전했으면 한다.

Design matching
Design matching
Design matching

물론 장치 제조사의 협력을 통해 불량 검출률을 더욱 향상시키고, 검사 공정에 AI를 도입하 는 것도 검증 작업의 삭감으로 이어질 수 있다 고 생각하며, 이에 따른 작업 효율의 개선을 검 토해 나가고 싶다.
또한 검사기를 조작하는 기술자에 대해서도 다 양한 인재를 채용하고 싶다. 따라서 "검사기에 도 작업성이 좋은 유니버설 디자인이 채용되면 좋겠다" 라고 야마모토 씨는 말한다.

AI의 도입 등 신기술 도입에 따른 인원 절감화 가 진행되더라도 마지막에는 사람이 제대로 관 리할 수 있는 체제를 갖추는 것이 높은 품질을 보장하는 것이라고 말했다.

Design matching

앞으로도 서로 협력 관계를 다짐하며 굳건한 악수를 나눈다. 신아사히 전 자공업 주식회사 오오시마 사장과 SCREEN PE 솔루션즈 스에모리 사장

Design matching

앞으로도 서로 협력 관계를 다짐하며 굳건한 악수를 나눈다. 신아사히 전 자공업 주식회사 오오시마 사장과 SCREEN PE 솔루션즈 스에모리 사장
