Panel Size:510×760 mm
検査対象基板:FPCB、RF PCB
分解能:3μm ~
小型基板Array配列検査可能
基板表面状態に合わせる
Full Color LED

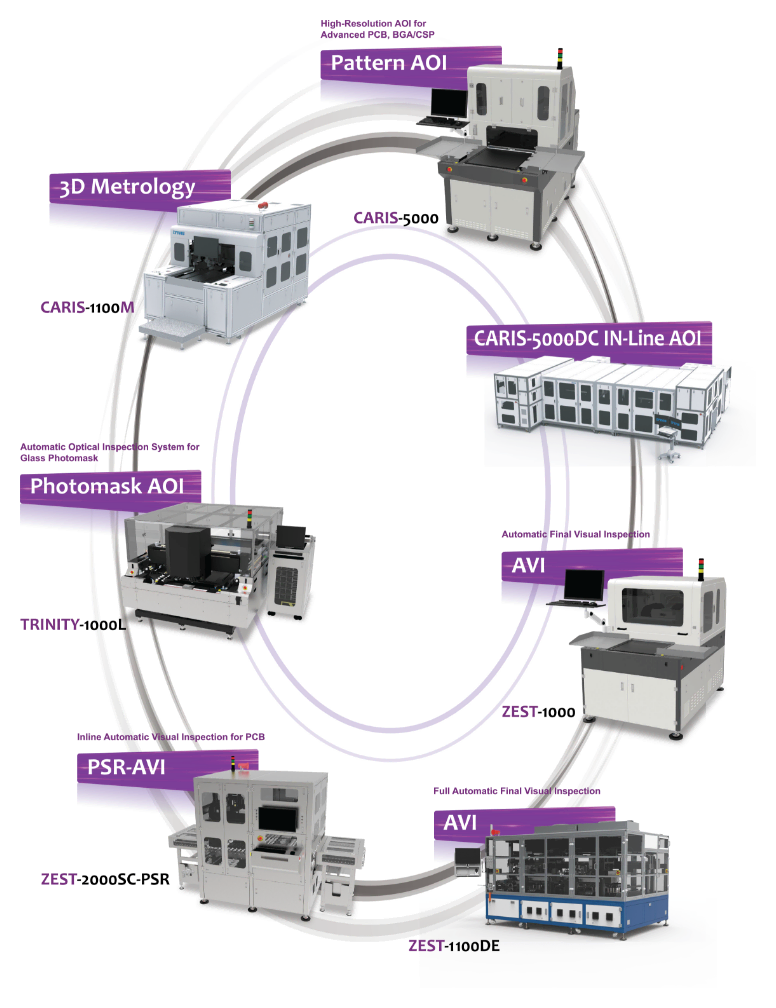

長年の経験から蓄積されたビジョン検査Know-Howをもとに、
PCBの中間検査及び最終外観検査、高解像度のグラスマスク検査設備まで
最適化されたソリューションを提供し、お客様の工程効率化に貢献します。
Panel Size:510×760 mm
検査対象基板:FPCB、RF PCB
分解能:3μm ~
小型基板Array配列検査可能
基板表面状態に合わせる
Full Color LED

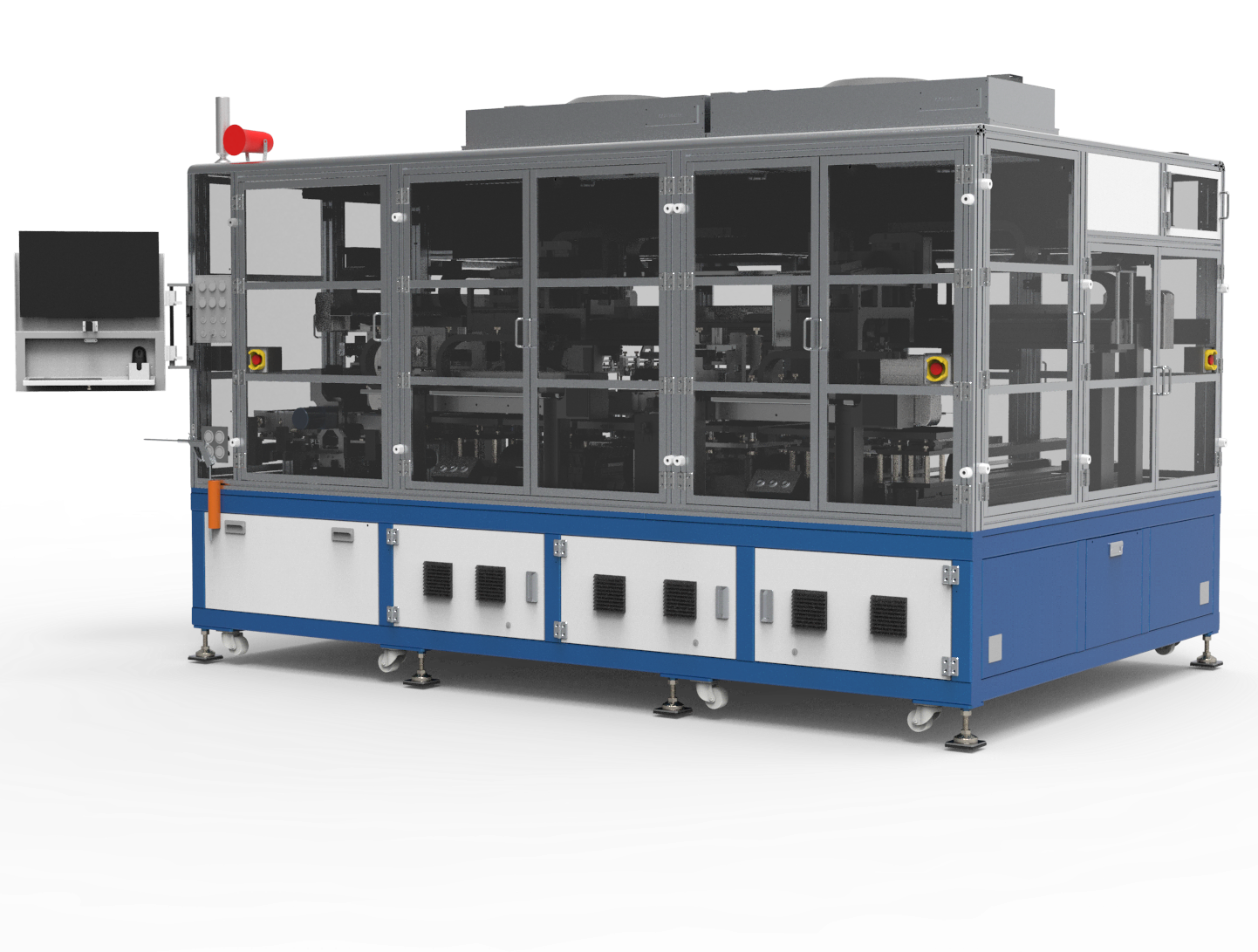

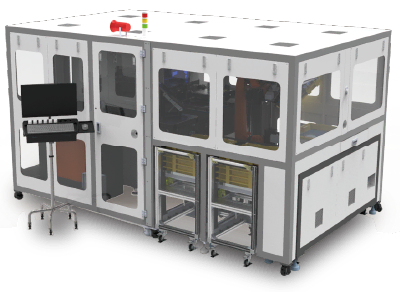

フル自動搬送両面検査、判別排出機能
検査対象基板:PKG、HDI、Rigid PCB
分解能:2.5μm ~
CAMデータ+
Golden Board基準データ生成

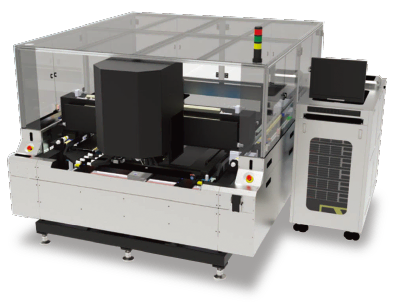

Panel Size:~1600 × 1600mm
Min L/S:1μm ~
FPD、FC-BGA、CSP、LED向け
Mask検査
対物レンズ自動切換え
Pattern AOI

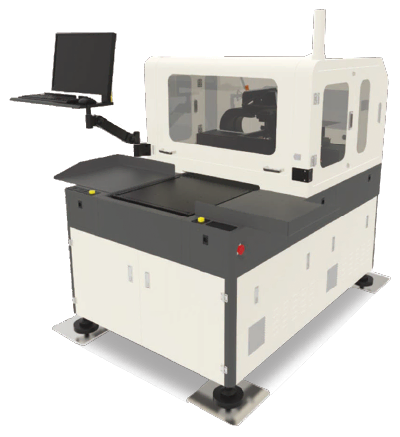

2D Color AOI + 3D 回度幅(上/下段) 測定複合設備
(適用事例: 回路 露光室- Sampling検査 最適)
2D AOI (回路検査)
Cu T 測定
Pattern幅(上/下段),Pattern高さ測定
測定 結果報告書自動出力
Full Color 2D Pattern 検査
高倍率 3D Pattern 幅測定
4種類 多様な倍率 (10x, 20x, 50x, 100x)
新設計で高い解像度向上
Calibration 機能搭載
倍率 | 10x | 20x | 50x | 100x(Nikon only) | ||||
---|---|---|---|---|---|---|---|---|
製造社 | Leica | Nikon | Leica | Nikon | Leica | Nikon | Leica | Nikon |
FOV (mm2) |
1.296 x 1.229 | 0.648 x 0.641 | 0.259 x 0.246 | 0.130 x 0.120 | ||||
XV Resolution |
2.4μm | 1.2μm | 0.48μm | 0.24μm | ||||
Working Distance |
3.6mm | 7.4mm | 3.6mm | 4.7mm | 2.5mm | 3.4mm | - | 2.0mm |
NA | 0.3 | 0.4 | 0.5 | 0.55 | - | 0.7 |
Classifications | Specifications | |
---|---|---|
PCB | MLB / HDI / FC-BGA / FC-CSP | |
optical system | 2D | 16K Color Line Scan |
3D | White Light Interferometry Sensor | |
Resolution | 2D | 8µm(変更可能) |
3D | Z -0.02µm, X/Y -1.2µm (@20x) | |
AOI Min 回路 | 40um~ | |
Max Size | 620 X 820mm | |
Tact Time (3D) | 3sec / Point |
