PlateRite Ultima 16000N-Z/S/E
A4 16ページサイズ対応CTP
業界トップクラスの生産性と操作性・省エネ性を備えたハイパフォーマンスCTP
High Productivity 時間あたり最大42版
Automation 印刷機稼働率を最大化
Ecology 稼働時電力約53%低減
Support 装置の安定稼働をサポート
製品情報
A4 16ページサイズ対応CTP
特長
- 短納期ニーズに応える、業界No.1レベルの生産性
光学系を改良した最新のGLV™露光ヘッドは、照度分布の均一化や、高精度なオートフォーカス機構により、当社独自のハイブリッドスクリーニングFairdot 2やFMスクリーニングRandotX 20（20μm）の出力に対応。1,024 ch露光ヘッドを搭載したZモデルは、1時間あたり最大42版のプレート出力を実現。512 ch露光ヘッド搭載のS/Eモデルは、それぞれ１時間あたり29版、17版の生産性を備えています。
また、A4-16ページ版からA4-4ページ版まで対応。さらに小サイズオプションを搭載することで、最小450 × 370 mmのプレートをカバーします。 - 省エネ設計でランニングコストを大幅に削減
SCREENでは、製品開発時のデザインレビューとして「製品環境アセスメント」を実施しています。PlateRite Ultima 16000Nシリーズでも、エネルギー消費を抑え、安全性や環境配慮を最優先した開発を進めています。
●稼働時電力を約53％削減※
●非動作時の消費電力を抑える「省エネルギーモード」を搭載
●待機電力を約84％削減※
●各社ケミカルレスプレートに対応
●基準パンチレス方式の採用により、ランニングコストを削減
印刷機稼働率を向上するオートローディングシステムスキッドオートローダー SA-L24000SKID

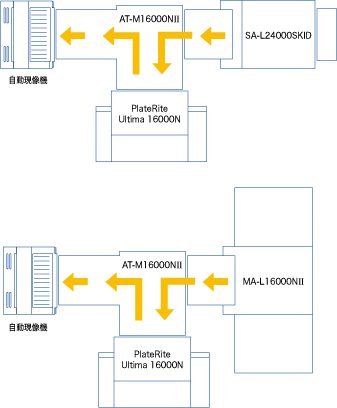

マルチカセットオートローダー MA-L16000NⅡ
PlateRite Ultima 16000N-Z/S/Eには、プレートの供給から排出までを自動化する「オートローダーシステム」を2種類ご用意。新たにリリースされたスキッドオートローダー「SA-L24000SKID」では、最大600枚※の同サイズプレートを積載したパレットを一度にセットできます。
また、異なるサイズのプレートをカセットごとにわけてセットできるマルチカセットオートローダー「MA-L16000NⅡ」では、刷版カセットを標準3段（最大6段）装備し、カセット交換・刷版供給を完全自動化できます。1カセットに75枚※、最大450枚※のプレートを収納でき、仕事のサイズに応じてフレキシブルにカセットを自動切り替えして出力できます。長時間連続運転を可能にし、省力化と共に生産性と印刷機稼働率を大きく向上します。
※0.3 mm厚プレートの場合。- 装置の安定稼働を支える先進のサポート
お客さまご自身がWebブラウザーやeメールを使って離れた場所から監視・管理できます。外部PCを本体操作パネルのサブパネルとして、CTPの各種設定が可能。サービスセンターにeメールを自動送信することで装置の稼働状況を把握できるため、保守・点検作業時に活用し常にCTPを最良の状態に保つことができます。
光学系を改良した最新のGLV™露光ヘッドは、照度分布の均一化や、高精度なオートフォーカス機構により、当社独自のハイブリッドスクリーニングFairdot 2やFMスクリーニングRandotX 20（20μm）の出力に対応。1,024 ch露光ヘッドを搭載したZモデルは、1時間あたり最大42版のプレート出力を実現。512 ch露光ヘッド搭載のS/Eモデルは、それぞれ１時間あたり29版、17版の生産性を備えています。
SCREENでは、製品開発時のデザインレビューとして「製品環境アセスメント」を実施しています。PlateRite Ultima 16000Nシリーズでも、エネルギー消費を抑え、安全性や環境配慮を最優先した開発を進めています。
お客さまご自身がWebブラウザーやeメールを使って離れた場所から監視・管理できます。外部PCを本体操作パネルのサブパネルとして、CTPの各種設定が可能。サービスセンターにeメールを自動送信することで装置の稼働状況を把握できるため、保守・点検作業時に活用し常にCTPを最良の状態に保つことができます。関連動画
PDFカタログ
仕様
PlateRite Ultima 16000N仕様（本体部分）
| 製品名 | |||
|---|---|---|---|
| PlateRite Ultima 16000N-Z | PlateRite Ultima 16000N-S | PlateRite Ultima 16000N-E | |
| 記録方式 | 外面円筒走査方式 | ||
| 光源 | レーザーダイオード 1,024 ch | レーザーダイオード 512 ch | |
| プレート | 最大：1,470 × 1,180 mm 最小：650 × 550 mm※1 | ||
| 最大露光サイズ | 1,470 × 1,172 mm（先端クワエ3 mm※1、後端クワエ5 mm） | ||
| プレートタイプ | サーマルタイプ | ||
| プレート厚さ | 0.2～0.4 mm※1※2 | ||
| 分解能 | 1,200※3／2,400／2,438／2,540 dpi | ||
| 機械的再現性※4 | ±5 μm | ||
| 生 産 性※5 | 42版／時 （2,400 dpi、1,448 × 1,143 mm） 46版／時 （2,400 dpi、1,030 × 800 mm） |
29版／時 （2,400 dpi、1,448 × 1,143 mm） 37版／時 （2,400 dpi、1,030 × 800 mm） |
17版／時 （2,400 dpi、1,448 × 1,143 mm） 20版／時 （2,400 dpi、1,030 × 800 mm） |
| 各種印刷パンチ | 最大10個搭載可能 | ||
| インターフェイス | Gigabit Ethernet | ||
| 外形寸法 （幅×奥行×高さ） |
本体：2,740 × 1,772 × 1,511 mm | ||
| 質量 | 本体：1,640 kg | ||
| 電源 | 本体：1φ 200 ‒ 240 V 5 kW 25 A チラー：1φ 200 ‒ 240 V 0.6 kW 3 A ブロアユニット：1φ 200 ‒ 240 V 1 kW 10 A |
||
| アース | D種接地 | ||
| 使用環境 | （推奨環境）温度21～25℃、 湿度50～70% （動作環境）温度18～26℃、 湿度40～70% | ||
| オプション | 各種印刷パンチ（SCREEN、ハイデル、ハイデルバッハW、プロトコル、コモリなど）、 小サイズオプション、S化アップグレード※6、エアーフィルターユニット（AF-190）、シグナルタワーユニット |
||
※1. オプションでプレートサイズ最小450×370 mm、厚さ0.15 mmに対応（先端クワエ4 mmとなります）。
幅590 mmを超え610 mm以下の刷版は、使用できません。
※2. プレート厚さ0.4 mm は、プレートサイズが900×770 mm以上の場合のみ対応。
※3. 1,200 dpiは、2,400 dpiのダブルドットです。
※4. 1枚のプレートに連続4回露光（温度23℃、湿度60％）。
※5. 生産性はプレートの感度によって異なる場合があります。
※6. PlateRite Ultima 16000N-Eのみ対応。
