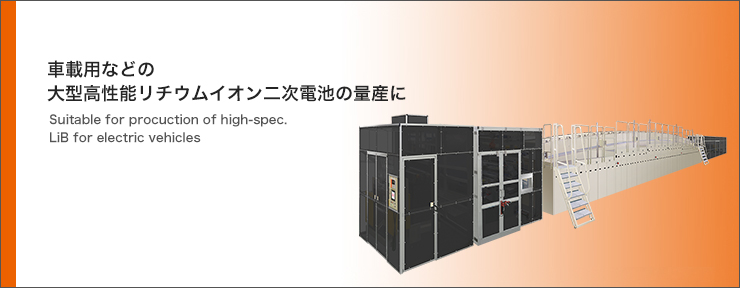

ロールtoロール塗工乾燥装置 RT-700F (片面型)/ RT-T700F(タンデム型)

液晶TFTアレイ用で世界シェアNo.1の高精度塗布技術を二次電池用塗工装置に展開しました。
さらに、独自開発の乾燥システムで高速乾燥とマイグレーションの抑制を両立。
車載用などの大型高性能電池の量産に適した、高機能で高精度な塗工乾燥装置です。

特長

均一塗工

ディスプレー製造装置で培った高精度塗布技術を応用し、塗工膜厚を均一に制御します。

  1. RT-700_omg01.jpg膜厚調整を簡易化
    ノズルと基材のギャップや傾きを操作パネルに入力するだけで簡単に膜厚を微調整できます。 作業者のスキルによらず、膜厚の均一化が可能です。
  2. 液滞留を抑制し、塗工不良を軽減
    待機時にノズル内も含めて液循環を行うことで、液滞留による液の不均一化、塗工不良を軽減し、安定した塗工状態を実現します。

  3. 表裏面の幅位置を自動調整
    表面の塗工位置をセンサで検出し、ノズル位置にフィードバックすることで、裏面との位置合わせを自動で行います。

  4. 間欠塗工時の膜厚形状を最適化
    バルブ速度、タイミング等を高精度に制御できるので、膜厚形状の調整幅が広がります。

高速乾燥

独自開発の乾燥システムで、高い品質と生産性を両立しました。

  1. RT-700_omg02.jpg独自開発の乾燥システムで高速乾燥を実現
    スリット状の高速熱風吐出と、湿潤となった雰囲気の急速吸 引を効果的に組合わせ、電極材上の熱風湿度を常に低く保 つことで、高速乾燥を実現しました。

  2. マイグレーション抑制と高速乾燥を両立
    各熱風ノズルの風量調整により、マイグレーションを抑制してバインダーの偏析を防止しながら、最大の乾燥速度を引き出す乾燥プロファイルを追求することができます。
※弊社内評価比較にて20%の乾燥時間短縮を実現



装置仕様

 型式
RT-700F(シングル型)/RT-T700F(ダンデム型)
 塗工方式
スリットコート法(ダイコート法)
 基材種類
AL箔、Cu箔
 基材幅
Max.700mm
 塗工幅
Max.690mm
 搬送速度
Max.80m/min
 対応材料
電極材スラリー
 塗工膜厚
Max.250μm
 塗工パターン
連続塗工・ストライプ塗工・間欠塗工
 乾燥温度
熱風吹き出し温度 Max.150 ℃
